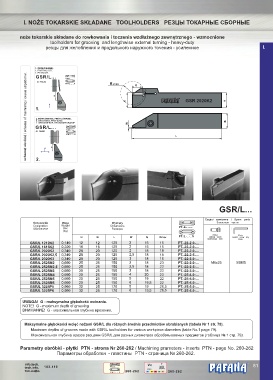

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

noże tokarskie składane do rowkowania i toczenia wzdłużnego zewnętrznego - wzmocnione
toolholders for grooving and lengthwise external turning - heavy-duty
резцы для желобления и продольного наружного точения - усиленное I.

1. PRZECINANIE.
1. PARTING OFF.
1. РЕЗАНИЕ.
schemat obróbki / schema of machining / схема обработки.
GSR/L... PTN-2.-...-...
G: 18-20
PTN-2.-...-...R R max
G
G
®
H GSR 2020K2 H
1.
2. ROWKOWANIE, PROFILOWANIE.
2. GROOVING, PROFILING. B
2. ЖЕЛОБЛЕНИЕ, ПРОФИЛИРОВАНИЕ. W
GSR/L...
PTN-2.-...-...
G: 18-20
PTN-2.-...-...R
L
G

2.

GSR/L...

Części zamienne / Spare parts
Oznaczenie Waga Wymiary Запасные части
Designation Weight Dimensions PT.-2.-...-...
Обозначене Вес Размеры
[kg]
Śruba Klucz
H B L W G Rmax PT.-2.-...-...R Locking screw Socket screw key
Крепёжный винт Ключ
GSR/L 1212K2 0,140 12 12 125 2 15 15 PT.-22-2.0-...
GSR/L 1616K2 0,220 16 16 125 2 15 15 PT.-22-2.0-...
18
GSR/L 2020K2 0,340 20 20 125 2 18 18 PT.-22-2.0-...
GSR/L 2020K2,5 0,340 20 20 125 2,5 18 18 PT.-22-2.5-...
GSR/L 2020K3 0,340 20 20 125 3 18 18 PT.-22-3.0-...
GSR/L 2525M2 0,660 25 25 150 2 18 23 PT.-22-2.0-... M6x25 5SMS
GSR/L 2525M2,5 0,660 25 25 150 2,5 18 23 PT.-22-2.5-...
GSR/L 2525M3 0,660 25 25 150 3 18 23 PT.-22-3.0-...
GSR/L 2525M4 0,660 25 25 150 4 20 23 PT.-25-4.0-...
GSR/L 2525M5 0,660 25 25 150 5 19 22 PT.-25-5.0-...
GSR/L 2525M6 0,660 25 25 150 6 19,5 22 PT.-25-6.0-...
GSR/L 3225P5 0,960 32 25 170 5 19 26,5 PT.-25-5.0-...
GSR/L 3225P6 0,980 32 25 170 6 19,5 26,5 PT.-25-6.0-...
UWAGA! G - maksymalna głębokość wcinania.
NOTE! G - maximum depth of grooving
ВНИМАНИЕ! G - максимальная глубина врезания.

Maksymalne głębokości wcięć nożami GSR/L dla różnych średnic przedmiotów obrabianych (tabela Nr 1 str. 79).
Maximum depths of grooves made with GSR/L toolholders for various workpiece diameters (table No.1 page 79).
Максимальная глубина врезов резцами GSR/L для разных диаметров обрабатываемых предметов (таблица № 1 стр. 79).

Parametry obróbki - płytki PTN - strona Nr 260-262 / Machining prameters - inserts PTN - page No. 260-262
Параметры обработки - пластины PTN - страница № 260-262.

info.tech. Vc f ® 81
tech.info. 103-119 PTN-2.-...-... m/min
тех.инфо. 260-262 260-262
PTN-2.-...-...R P M K K K K
