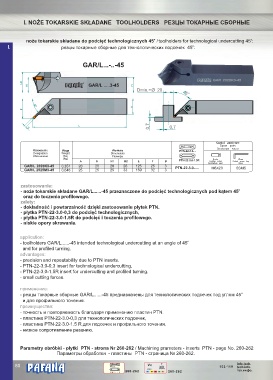

Page 82 - Pafana

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

o
o
noże tokarskie składane do podcięć technologicznych 45 /toolholders for technological undercutting 45 :
o
I. резцы токарные сборные для технологических подсечек 45 :

GAR/L...-..-45

H2 ®
H1 GAR/L .....3-45 H
Dmin.=Ø 20
45°

A
45°
F

0,7
L
B 0,7

Części zamienne
Spare parts
Запасные части
Oznaczenie Waga Wymiary PTN-22-3.0-...
Designation Weight Dimensions
Обозначене Вес Размеры
[kg] Śruba Klucz
A H H1 H2 L F B PTN-22-3.0-1.5R Locking screw Socket screw key
Крепёжный винт Ключ
GAR/L 2020K3-45 0,351 20 20 20 28 125 25 3 PTN-22-3.0-....
GAR/L 2525M3-45 0,646 25 25 25 33 150 32 3 M6X20 5SMS
zastosowanie:
- noże tokarskie składane GAR/L......-45 przeznaczone do podcięć technologicznych pod kątem 45 o
oraz do toczenia profilowego.
zalety:
- dokładność i powtarzalność dzięki zastosowaniu płytek PTN.
- płytka PTN-22-3.0-0,3 do podcięć technologicznych,
- płytka PTN-22-3.0-1.5R do podcięć i toczenia profilowego.
- niskie opory skrawania.

application:
- toolholders GAR/L......-45 intended technological undercutting at an angle of 45 o
and for profiled turning.
advantages:
- precision and repeatability due to PTN inserts.
- PTN-22-3.0-0,3 insert for technological undercutting,
- PTN-22-3.0-1.5R insert for undercutting and profiled turning.
- small cutting forces.

применение:
- резцы токарные сборные GAR/L......-45 предназначены для технологических подсечек под углом 45°
и для профильного точения.
преимущества:
- точность и повторяемость благодаря применению пластин PTN.
- пластина PTN-22-3.0-0,3 для технологических подсечек,
- пластина PTN-22-3.0-1.5 R для подсечек и профильного точения.
- низкое сопротивление резанию.

Parametry obróbki - płytki PTN - strona Nr 260-262 / Machining prameters - inserts PTN - page No. 260-262
Параметры обработки - пластины PTN - страница № 260-262.

® f info.tech.
80 PTN-2.-...-... Vc 103-119 tech.info.
m/min
260-262 260-262 тех.инфо.
PTN-2.-...-...R P M K K K K
