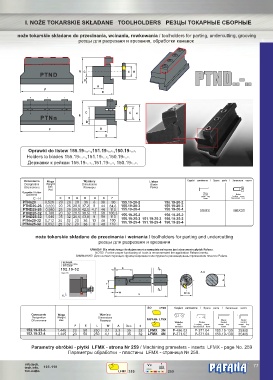

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

noże tokarskie składane do przecinania, wcinania, rowkowania / toolholders for parting, undercutting, grooving
резцы для разрезаня и врезания, обработки канавок I.

E C C H
PTND
D PTND..-..
A
F
B

C C H
E
PTNn
D
F A
B

Oprawki do listew 155.19-..-., 151.19-..-., 150.19-..-.
Holders to blades 155.19-..-.,151.19-..-, 150.19-..-.

Державк к рейкам 155.19-..-.,151.19-..-, 150.19-..-.и

Oznaczenie Waga Wymiary Listwa Części zamienne / Spare parts / Запасные части
Designation Weight Dimensions Blade
Обозначене Вес Размеры Рейка
[kg]
Oprawka / Holder Klucz
Śruba
Державка Socket Locking screw
C - H C H A B D E F screw key Крепёжный болт
Ключ
PTNn 20 0,526 20 26 20 36 8 38 90 155.19-20-2 150.19-20-2
PTND2 0-26 0,620 20 26 20,5 37,2 9 44 84,6 155.19-20-3 150.19-20-3
PTND2 5-26 0,980 25 26 25,5 42,5 4,7 46 110 155.19-20-4 150.19-20-4 5SMS M6X30
PTND2 0-32 0,780 20 32 20,5 38,5 13 50 100,3 155.19-25-2 150.19-25-2
PTND2 5-32 1,040 25 32 25,5 43,8 8 50 110

PTNn 20-32 0,712 20 32 20 36 13 48 100 155.19-25-3 151.19-25-3 150.19-25-3
155.19-25-4 151.19-25-4
150.19-25-4
PTNn 25-32 25 32 20 36 8 48 110
0,832

noże tokarskie składane do przecinania i wcinania / toolholders for parting and undercutting
резцы для разрезаня и врезания
UWAGA! Dla właściwego funkcjonowania narzędzia zalecane jest stosowanie płytek Pafana.
NOTE! For the proper functioning of tools is recommended the application Pafana inserts.
ВНИМАНИЕ! Для соответствующего функционирования инструмента рекомендованы применяние пластин Pafana.
1. WCINANIE.
1. UNDERCUTTING.
1. ВРЕЗАНИ .Е
152.19-32 A E A
Dmin: 35 A-A
d
F
A
W Dmin
1. L
ISO LFMX Części zamienne / Spare parts / Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA LFMX Klucz Klucz
Wkładka Śruba Socket Socket
Pad Locking screw screw key screw key
F E L W A Dmin d Вкладка Крепёжный болт Ключ Ключ
152.19-32-3 1,445 23 50 250 3,1 2,3 35 32 LFMX 3N P-496.02 P-371.04 150.19-130 3SMS
152.19-32-4 1,445 23 50 250 4,1 3,2 35 32 LFMX 4N P-371.02 P-371.04 150.19-130 3SMS

Parametry obróbki - płytki LFMX - strona Nr 259 / Machining prameters - inserts LFMX - page No. 259
Параметры обработки - пластины LFMX - страница № 259.
info.tech. Vc f ® 77
tech.info. 103-119 m/min
тех.инфо. LFMX 259 P M K K K K 259
