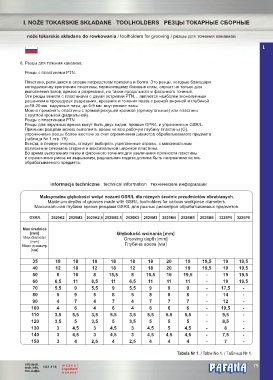

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

noże tokarskie składane do rowkowania / toolholders for grooving / резцы для точения канавков

I.

8. Резцы для точения канавков.

Резцы с пластинами PTN.
Пластина, репящаяся в оправе посредством прихвата и болта. Это резцы, которые благодаря
неподвижному креплению пластины, переносящему боковые силы, служат не только для
выполнения пазов, врезов и разрезания, но также продольного и фасонного точения.
Эти резцы вместе с пластинами с двумя остриями PTN… являются наиболее экономичным
решением в процедурах разрезания, врезания и точения пазов с разной шириной и глубиной:
до18-20 мм наружные пазы, до 6-9 мм внутренние пазы.
Можно применять пластины с прямой режущей кромкой (прямоугольные) или пластины
с круглой кромкой (радиальной).
Резцы с пластинами PTN.
Резцы для наружных врезов могут быть двух видов: прямые GPR/L и упрочненные GSR/L.
Прямыми резцами можно выполнять врезы на всю рабочую глубину пластины (G),
упрочненные резцы более жесткие за счет ограничения диаметра обрабатываемого предмета
(таблица № 1 стр. 79).
Всегда, в первую очередь, следует выбирать укрепленные оправы, с максимальным
возможным сечением стержня и максимальной шириной пластины.
Во время выполнения пазов и фасонного точения для увеличения прочности пластины
и ограничения риска ее вырывания, радиальная подача должна быть направлена на ось
обрабатываемого предмета.

informacje techniczne technical information технические информации

Maksymalne głębokości wcięć nożami GSR/L dla różnych średnic przedmiotów obrabianych.
Maximum depths of grooves made with GSR/L toolholders for various workpiece diameters.
Максимальная глубина врезов резцами GSR/L для разных диаметров обрабатываемых предметов.

GSR/L 2020K2 2525M2 2020K2,5 2525M2,5 2020K3 2525M3 2525M4 2525M5 2525M6 3225P5 3225P6

Max średnica
[mm] Głębokość wcinania [mm]
Max diameter Grooving depth [mm]
[mm]
Макс диаметр Глубина вреза [мм]
[мм]

35 18 18 18 18 18 18 20 19 19,5 19 19,5
40 12 18 12 18 12 18 20 19 19,5 19 19,5
50 8 16 8 15,5 8 15,5 16 19,5 - 19 19,5
60 6,5 11 6,5 11 6,5 11 11 11 - 19 19,5
70 5,5 9 5,5 9 5,5 9 9 9 - 17,5 -
80 5 9 5 8 5 8 8 8 - 14 -
90 4 7 4 7 4 7 7 7 - 12 -
100 4 6 4 6 4 6 6 6 - 10,5 -
110 3,5 5,5 3,5 5,5 3,5 5,5 5,5 5,5 - 9,5 -
120 3,5 5 3,5 5 3,5 5 5 5 - 8,5 -
130 3 4,5 3 4,5 3 4,5 5 4,5 - 8 -
140 3 4,5 3 4,5 3 4,5 4,5 4,5 - 7,5 -
150 3 4 2,5 4 2,5 4 4 4 - 7 -

Tabela Nr 1. / Table No.1. / Таблица № 1.
