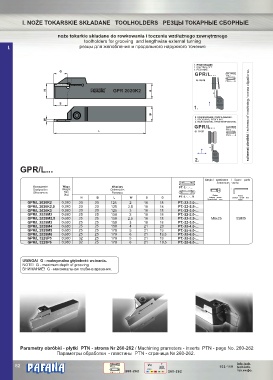

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

noże tokarkie składane do rowkowania i toczenia wzdłużnego zewnętrznego
toolholders for grooving and lengthwise external turning
I. резцы для желобления и продольного наружного точения

1. PRZECINANIE.
1. PARTING OFF.
1. РЕЗАНИЕ.
G
GPR/L...
PTN-2.-...-...
G: 18-20
PTN-2.-...-...R
®
H GPR 2020K2 H
G
S
1.
B schemat obróbki / schema of machining / схема обработки.
2. ROWKOWANIE, PROFILOWANIE.
W 2. GROOVING, PROFILING.
2. ЖЕЛОБЛЕНИЕ, ПРОФИЛИРОВАНИЕ.
GPR/L...
L G: 18-20 r PTN-2.-...-...
+ PTN-2.-...-...R

G

2.
GPR/L...

Części zamienne / Spare parts
Запасные части
Oznaczenie Waga Wymiary PT.-2.-...-...
Designation Weight Dimensions
Обозначене Вес Размеры
[kg] Śruba Klucz
H B L W S G PT.-2.-...-...R Locking screw Socket screw key
Крепёжный винт Ключ
GPR/L 2020K2 0,380 20 20 125 2 18 18 PT.-22-2.0-...
GPR /L 2020K2,5 0,380 20 20 125 2,5 18 18 PT.-22-2.5-...
20
20
GPR /L 2020K3 0,380 20 20 125 3 18 18 PT.-22-3.0-...
GPR/L 2525M2 0,680 25 25 150 2 18 18 PT.-22-2.0-...
GPR /L 2525M2,5 0,680 25 25 150 2,5 18 18 PT.-22-2.5-... M6x25 5SMS
GPR /L 2525M3 0,680 25 25 150 3 18 18 PT.-22-3.0-...
GPR /L 2525M4 0,680 25 25 150 4 21 20 PT.-25-4.0-...
GPR /L 2525M5 0,680 25 25 170 5 21 19 PT.-25-5.0-...
GPR /L 2525M6 0,680 25 25 170 6 21 19,5 PT.-25-6.0-...
GPR /L 3225P5 0,980 32 25 170 5 21 19 PT.-25-5.0-...
GPR /L 3225P6 0,980 32 25 170 6 21 19,5 PT.-25-6.0-...
UWAGA! G - maksymalna głębokość wcinania.
NOTE! G - maximum depth of grooving
ВНИМАНИЕ! G - максимальная глубина врезания.

Parametry obróbki - płytki PTN - strona Nr 260-262 / Machining prameters - inserts PTN - page No. 260-262
Параметры обработки - пластины PTN - страница № 260-262.

® f info.tech.
82 PTN-2.-...-... Vc 103-119 tech.info.
m/min
260-262 260-262 тех.инфо.
PTN-2.-...-...R P M K K K K
