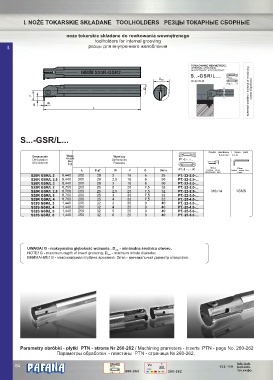

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

noże tokarskie składane do rowkowania wewnętrznego
toolholders for internal grooving
I. резцы для внутреннего желобления

ROWKOWANIE WEWNĘTRZNE.
INTERNAL GROOVING.
ВНУТРЕННЕЕ ЖЕЛОБЛЕНИЕ.
S20R-GSR2
®
S..-GSR/L...
PTN-2.-...-...
D min
Dmin: 25-40
PTN-2.-...-...R
D schemat obróbki / schema of machining
F схема обработки.
W
G
L

S...-GSR/L...

Części zamienne / Spare parts
Oznaczenie Waga Wymiary Запасные части
Designation Weight Dimensions PT.-2.-...-...
Вес
Обозначене [kg] Размеры
Śruba
PT.-2.-...-...R Klucz
L D g7 W F G Dmin Locking screw Socket screw key
Крепёжный винт Ключ
S20R GSR/L 2 0,440 200 20 2 16 6 25 PT.-22-2.0-...
S20R GSR/L 2,5 0,440 200 20 2,5 16 6 30 PT.-22-2.5-...
S20R GSR/L 3 0,440 200 20 3 16 6 30 PT.-22-3.0-...
S25R GSR/L 2 0,700 200 25 2 20 7,5 32 PT.-22-2.0-...
S25R GSR/L 2,5 0,700 200 25 2,5 20 7,5 32 PT.-22-2.5-... M6x14 5SMS
S25R GSR/L 3 0,700 200 25 3 20 7,5 32 PT.-22-3.0-...
S25R GSR/L 4 0,700 200 25 4 20 7,5 32 PT.-25-4.0-...
S32S GSR/L 3 1,440 250 32 3 25 9 40 PT.-22-3.0-...
S32S GSR/L 4 1,440 250 32 4 25 9 40 PT.-25-4.0-...
S32S GSR/L 5 1,440 250 32 5 25 9 40 PT.-25-5.0-...
S32S GSR/L 6 1,440 250 32 6 25 9 40 PT.-25-6.0-...

UWAGA! G - maksymalna głębokość wcinania . D - minimalna średnica otworu.
min
NOTE! G - maximum depth of insert grooving. D - minimum whole diameter.
min
ВНИМАНИЕ! G - максимальная глубина врезания. Dmin - минимальный диаметр отверстия.

Parametry obróbki - płytki PTN - strona Nr 260-262 / Machining prameters - inserts PTN - page No. 260-262
Параметры обработки - пластины PTN - страница № 260-262.

® f info.tech.
84 PTN-2.-...-... Vc 103-119 tech.info.
m/min
260-262 260-262 тех.инфо.
PTN-2.-...-...R P M K K K K
