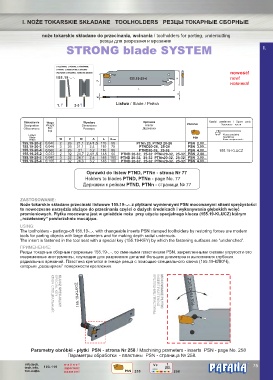

Page 77 - Pafana

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

noże tokarskie składane do przecinania, wcinania / toolholders for parting, undercutting
резцы для разрезаня и врезания
STRONG blade SYSTEM I.

1. PRZECINANIE. 2. WCINANIE. 3. ROWKOWANIE
1. PARTING. 2. UNDERCUTTING. 3. GROOVING
1. РАЗРЕЗАНЕ 2. ВРЕЗАНИE 3. ОБРАБОТКА КАНАВОК nowość!
155.19-..-. 155.19-25-4 H new!
H 1
новинка!
L
A
W
Listwa / Blade / Рейка
1. 2-3

Oznaczenie Waga Wymiary Oprawka Części zamienne / Spare parts
Designation Weight Dimensions Holder PAFANA Запасные части
Обозначене Вес Размеры Державка
[kg]
Listwa Klucz specjalny
Blade PSN Special key

Рейка W H H1 A L Dmax Ключ cпециальный :

155.19-20-2 0,040 2 26 21,1 2,4/1,5 110 50 PTNn 20, PTND 20-26 PSN 2,00...
155.19-20-3 0,046 3 26 21,1 2,4 110 75 PTND20-26, 25-26 PSN 3,00...
155.19-20-4 0,060 4 26 21 3,2 110 80 PTND20-26, 25-26 PSN 4,00... 155.19-KLUCZ
155.19-25-2 0,072 2 32 24,7 2,4/1,5 148 50 PTND 20-32, 25-32 PTNn20-32, 25-32 PSN 2,00...

155.19-25-3 0,080 3 32 24,7 2,4 148 100 PTND 20-32, 25-32 PTNn20-32, 25-32 PSN 3,00...
0,105
155.19-25-4 4 32 24,6 3,2 148 100 PTND 20-32, 25-32 PTNn20-32, 25-32 PSN 4,00...
Oprawki do listew PTND, PTNn - strona Nr 77
Holders to blades PTND, PTNn - page No. 77

Державк к рейкам P TND, PTNn и - страница № 77
ZASTOSOWANIE:
Noże tokarskie składane przecinaki listwowe 155.19-..-. z płytkami wymiennymi PSN mocowanymi siłami sprężystości
to nowoczesne narzędzia służące do przecinania części o dużych średnicach i wykonywania głębokich wcięć
promieniowych. Płytka mocowana jest w gnieździe noża przy użyciu specjalnego klucza (155.19-KLUCZ) którym
„rozwieramy” powierzchnie mocujące.
USING:
The toolholders - partings-off 155.19-..-. with changeable inserts PSN clamped toolholders by restoring forces are modern
tools for parting objects with large diameters and for making depth radial undercuts.
The insert is fastened in the tool seat with a special key (155.19-KEY) by which the fastening surfaces are “unclenched”.
ПРИМЕНЕНИЕ:
Резцы токарные сборные прорезные 155.19-..-. со сменными пластинами PSN, закрепленными силами упругости-это
современные инструменты, служащие для разрезания деталей больших диаметров и выполнения глубоких
радиальных врезаний. Пластина крепится в гнезде резца с помощью специального ключа (155.19-КЛЮЧ),
которым „расширяем” поверхности крепления.

155.19-KLUCZ КРЕПЛЕНИЕ ПЛАСТИНЫ INSERT FASTENING MOCOWANIE PŁYTKI 155.19-KLUCZ

SPECIAL KEY
KLUCZ SPECJALNY
КЛЮЧ СПЕЦИАЛЬНЫЙ:
:

Parametry obróbki - płytki PSN - strona Nr 258 / Machining prameters - inserts PSN - page No. 258
Параметры обработки - пластины PSN - страница № 258.
info.tech. w a ż n e ! Vc f ® 75
tech.info. 103-119 important! m/min
тех.инфо. ва ж н о е ! PSN 258 P M K K K K 258
