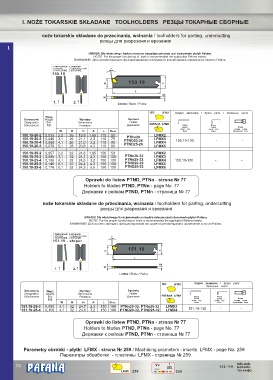

P. 76
I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ
noże tokarskie składane do przecinania, wcinania / toolholders for parting, undercutting
резцы для разрезаня и врезания
I.
UWAGA! Dla właściwego funkcjonowania narzędzia zalecane jest stosowanie płytek Pafana.
NOTE! For the proper functioning of tools is recommended the application Pafana inserts.
ВНИМАНИЕ! Для соответствующего функционирования инструмента рекомендованы применяние пластин Pafana.
1. PRZECINANIE. 2. WCINANIE.
1. PARTING. 2. UNDERCUTTING. 7 o
1. РАЗРЕЗАНИЕ . 2. ВРЕЗАНИ .Е
150.19
150.19
H 1 H
L
A
W
1. 2.
Listwa / Blade / Рейка
ISO LFMX Części zamienne / Spare parts / Запасные части
Waga
Oznaczenie Weight Wymiary Oprawka
Designation Вес Dimensions Holder
Обозначене [kg] Размеры Державка PAFANA LFMX Klucz Klucz
Socket Socket Śruba
screw key screw key Locking screw
W H H1 A L Dmax Ключ Ключ Крепёжный болт
150.19-20-2 0,033 2,2 26 19,8 1,65 110 50 PTNn 20 LFMX 2
150.19-20-3 0,046 3,1 26 21,1 2,3 110 75 PTND 20-26 LFMX 3 150.19-130 - -
150.19-20-4 0,060 4,1 26 21,0 3,2 110 80 PTND 25-26 LFMX 4
150.19-20-5 0,078 5,1 26 20,8 4,3 110 80 LFMX 5
150.19-25-2 0,057 2,2 32 24,8 1,65 150 50 LFMX 2
150.19-25-3 0,080 3,1 32 24,7 2,3 150 100 PTNn 20-32 LFMX 3
150.19-25-4 0,106 4,1 32 24,6 3,2 150 100 PTNn 25-32 LFMX 4 150.19-130 - -
150.19-25-5 0,140 5,1 32 24,4 4,3 150 100 PTND 20-32 LFMX 5
150.19-25-6 0,176 6,1 32 24,3 5,5 150 100 PTND 25-32 LFMX 6
Oprawki do listew PTND, PTNn - strona Nr 77
Holders to blades PTND, PTNn - page No. 77
Державк к рейкам P TND, PTNn и - страница № 77
noże tokarskie składane do przecinania, wcinania / toolholders for parting, undercutting
резцы для разрезаня и врезания
UWAGA! Dla właściwego funkcjonowania narzędzia zalecane jest stosowanie płytek Pafana.
NOTE! For the proper functioning of tools is recommended the application Pafana inserts.
ВНИМАНИЕ! Для соответствующего функционирования инструмента рекомендованы применяние пластин Pafana.
1. PRZECINANIE. 2. WCINANIE.
1. PARTING. 2. UNDERCUTTING. 7 o
1. РАЗРЕЗАНИЕ . 2. ВРЕЗАНИ .Е
151.19 - stoper
151.19
H 1 H
L
A
W
1. 2.
Listwa / Blade / Рейка
ISO LFMX Części zamienne / Spare parts
Запасные части
Oznaczenie Waga Wymiary Oprawka
Designation Weight Dimensions Holder
Обозначене Вес Размеры Державка PAFANA LFMX Klucz Klucz
Socket
Socket
Śruba
[kg] screw key screw key Locking screw
W H H1 A L Dmax Ключ Ключ Крепёжный болт
151.19-25-3 0,080 3,1 32 24,7 2,3 150 100 PTNn 20-32, PTNn25-32 LFMX 3
151.19-25-4 0,106 4,1 32 24,6 3,2 150 100 PTND 20-32, PTND25-32 LFMX 4 151.19-130 - -
Oprawki do listew PTND, PTNn - strona Nr 77
Holders to blades PTND, PTNn - page No. 77
Державк к рейкам P TND, PTNn и - страница № 77
Parametry obróbki - płytki LFMX - strona Nr 259 / Machining prameters - inserts LFMX - page No. 259
Параметры обработки - пластины LFMX - страница № 259.
® f info.tech.
74 Vc 103-119 tech.info.
m/min
IV.1.-255 259 P M K K K K 259 тех.инфо.
LFMX
