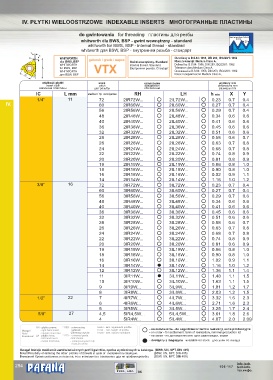

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do gwintowania for threading пластины для резбы
Gwint wewn trzny / Internalę
whitworth dla BWS, BSP - gwint wewnętrzny - standard R0.137P 55 0
whitworth for BWS, BSP - internal thread - standard h
whitworth для BSW, BSP - внутренняя резьба - стандарт R0.137P
Y Gwint zewn trzny / Externalę
X
r WHITWORTH Określony w B.S.84: 1956, DIN 259, ISO228/1: 1982
dla BWS, BSP gatunek / grade / марка Gwint wewnętrzny. Standard Klasa tolerancji: Medium Class A.
WHITWORTH Internal thread. Standard. Defined by: B.S.84: 1956, DIN 259, ISO228/1: 1982.
L for BWS, BSP VTX Внутренняя резьба. Стандарт. Tolerance class:Medium Class A.
WHITWORTH Описанный в B.S.84: 1956, DIN 259, ISO228/1: 1982
для BSW, BSP Класс толерантности: Medium Class A,
IC
wielkość płytki skok oznaczenie wymiary mm
insert size pitch designation dimensions mm
величина пластины шаг резьбы обозначене размеры mm
IC L mm zw/cal / tpi вит./дюйм RH LH h min X Y
1/4” 11 72 2IR72W... 2IL72W... 0.23 0.7 0.4
IV. 60 2IR60W... 2IL60W... 0.27 0.7 0.4
56 2IR56W... 2IL56W... 0.29 0.7 0.4
48 2IR48W... 2IL48W... 0.34 0.6 0.6
40 2IR40W... 2IL40W... 0.41 0.6 0.6
36 2IR36W... 2IL36W... 0.45 0.6 0.6
32 2IR32W... 2IL32W... 0.51 0.6 0.6
28 2IR28W... 2IL28W... 0.58 0.6 0.7
26 2IR26W... 2IL26W... 0.63 0.7 0.8
24 2IR24W... 2IL24W... 0.68 0.7 0.8
22 2IR22W... 2IL22W... 0.74 0.8 0.9
20 2IR20W... 2IL20W... 0.81 0.8 0.9
19 2IR19W... 2IL19W... 0.86 0.8 1.0
18 2IR18W... 2IL18W... 0.90 0.8 1.0
16 2IR16W... 2IL16W... 0.02 0.9 1.1
14 2IR14W... 2IL14W... 1.16 1.0 1.2
3/8” 16 72 3IR72W... 3IL72W... 0.23 0.7 0.4
60 3IR60W... 3IL60W... 0.27 0.7 0.4
56 3IR56W... 3IL56W... 0.29 0.7 0.6
48 3IR48W... 3IL48W... 0.34 0.6 0.6
40 3IR40W... 3IL40W... 0.41 0.6 0.6
36 3IR36W... 3IL36W... 0.45 0.6 0.6
32 3IR32W... 3IL32W... 0.51 0.6 0.6
28 3IR28W... 3IL28W... 0.58 0.6 0.7
26 3IR26W... 3IL26W... 0.63 0.7 0.8
24 3IR24W... 3IL24W... 0.68 0.7 0.8
22 3IR22W... 3IL22W... 0.74 0.8 0.9
20 3IR20W... 3IL20W... 0.81 0.6 0.9
19 3IR19W... 3IL19W... 0.86 0.8 1.0
18 3IR18W... 3IL18W... 0.90 0.8 1.0
16 3IR16W... 3IL16W... 1.02 0.9 1.1
14 3IR14W... 3IL14W... 1.16 1.0 1.2
12 3IR12W... 3IL12W... 1.36 1.1 1.4
11 3IR11W... 3IL11W... 1.48 1.1 1.5
10 3IR10W... 3IL10W... 1.63 1.1 1.5
9 3IR9W... 3IL9W... 1.81 1.2 1.7
8 3IR8W... 3IL8W... 2.03 1.2 1.5
1/2” 22 7 4IR7W... 4IL7W... 3.32 1.6 2.3
6 4IR6W... 4IL6W... 2.71 1.6 2.3
5 3IR5W... 3IL5W... 3.25 1.7 2.4
5/8” 27 4,5 5IR4,5W... 5IL4,5W... 3.61 1.8 2.6
4 5IR4W... 5IL4W... 4.07 2.0 2.09

RH - płytka prawa. * VTX - uniwersalny h min - min. wysokość profilu. - na zamówienie - do uzgodnienia: termin realizacji, seria produkcyjna
Uwaga! - right hand insert. gatunek. h min - min. height of profile. - on order - for settlement: term of realisation, minimal production lot
Note! - правая пластина. - pierwszy wybór. h мин - мин. высота профиля.
Внимание! LH - płytka lewa. * VTX - universal grade. - на заказ - по договоренности: срок реализации, серия
- left hand insert. - first choice. - dostępny z magazynu available on stock доступен со склада
- левая пластина. - универсальный сорт
- первый выбор.
Uwaga! Istnieje możliwość zamówienia innych profili gwintów, oprócz wymienionych w katalogu. (BWS, UN, NPT, DIN 405)
Note! Possibility of ordering the other profiles of threads in spite of mentioned in catalogue. (BSW, UN, NPT, DIN 405)
Внимание! Кроме указанных в каталоге, есть возможность заказывать другие профили резьбы. (BSW, UN, NPT, DIN 405)
® info.tech.
294 106-117 tech.info.
тех.инфо.
PER/L, SIR/L 86
