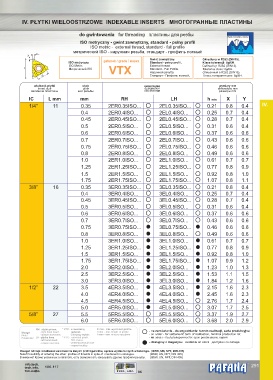

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do gwintowania for threading пластины для резбы
Gwint wewn trzny / Internalę
1/4P
ISO metryczny - gwint zewnętrzny, standard - pełny profil 60 0
ISO metric - external thread, standard - full profile h
метрический ISO - наружная резьба, стандарт - профиль полный 1/8P
Y Gwint zewn trzny / Externalę
X
Gwint zewnętrzny. Określony w R262 (DIN13).
gatunek / grade / марка
ISO metryczny Standard - pełny profil. Klasa tolerancji: 6g/6H.
ISO Metric External thread. Defined by: R262 (DIN13).
L
Метрический ISO VTX Standard - Full Profile. Tolerance class: 6g/6H.
Класс толерантности: 6g/6H.
Стандарт - Профиль полный.
IC Наружная резьба. Описанный в R262 (DIN13).
wielkość płytki skok oznaczenie wymiary mm
insert size pitch designation dimensions mm
величина пластины шаг резьбы обозначене размеры mm
IC L mm mm RH LH h min X Y
1/4” 11 0.35 2ER0.35ISO... 2EL0.35ISO... 0.21 0.8 0.4 IV.
0.4 2ER0.4ISO... 2EL0.4ISO... 0.25 0.7 0.4
0.45 2ER0.45ISO... 2EL0.45ISO... 0.28 0.7 0.4
0.5 2ER0.5ISO... 2EL0.5ISO... 0.31 0.6 0.4
0.6 2ER0.6ISO... 2EL0.6ISO... 0.37 0.6 0.6
0.7 2ER0.7ISO... 2EL0.7ISO... 0.43 0.6 0.6
0.75 2ER0.75ISO... 2EL0.75ISO... 0.46 0.6 0.6
0.8 2ER0.8ISO... 2EL0.8ISO... 0.49 0.6 0.6
1.0 2ER1.0ISO... 2EL1.0ISO... 0.61 0.7 0.7
1.25 2ER1.25ISO... 2EL1.25ISO... 0.77 0.8 0.9
1.5 2ER1.5ISO... 2EL1.5ISO... 0.92 0.8 1.0
1.75 2ER1.75ISO... 2EL1.75ISO... 1.07 0.8 1.1
3/8” 16 0.35 3ER0.35ISO... 3EL0.35ISO... 0.21 0.8 0.4
0.4 3ER0.4ISO... 3EL0.4ISO... 0.25 0.7 0.4
0.45 3ER0.45ISO... 3EL0.45ISO... 0.28 0.7 0.4
0.5 3ER0.5ISO... 3EL0.5ISO... 0.31 0.6 0.4
0.6 3ER0.6ISO... 3EL0.6ISO... 0.37 0.6 0.6
0.7 3ER0.7ISO... 3EL0.7ISO... 0.43 0.6 0.6
0.75 3ER0.75ISO... 3EL0.75ISO... 0.46 0.6 0.6
0.8 3ER0.8ISO... 3EL0.8ISO... 0.49 0.6 0.6
1.0 3ER1.0ISO... 3EL1.0ISO... 0.61 0.7 0.7
1.25 3ER1.25ISO... 3EL1.25ISO... 0.77 0.8 0.9
1.5 3ER1.5ISO... 3EL1.5ISO... 0.92 0.8 1.0
1.75 3ER1.75ISO... 3EL1.75ISO... 1.07 0.9 1.2
2.0 3ER2.0ISO... 3EL2.0ISO... 1.23 1.0 1.3
2.5 3ER2.5ISO... 3EL2.5ISO... 1.53 1.1 1.5
3.0 3ER3.0ISO... 3EL3.0ISO... 1.84 1.2 1.6
1/2” 22 3.5 4ER3.5ISO... 4EL3.5ISO... 2.15 1.6 2.3
4.0 4ER4.0ISO... 4EL4.0ISO... 2.45 1.6 2.3
4.5 4ER4.5ISO... 4EL4.5ISO... 2.76 1.7 2.4
5.0 4ER5.0ISO... 4EL5.0ISO... 3.07 1.7 2.5
5/8” 27 5.5 5ER5.5ISO... 5EL5.5ISO... 3.37 1.9 2.7
6.0 5ER6.0ISO... 5EL6.0ISO... 3.68 2.0 2.9

RH - płytka prawa. * VTX - uniwersalny h min - min. wysokość profilu. - na zamówienie - do uzgodnienia: termin realizacji, seria produkcyjna
Uwaga! - right hand insert. gatunek. h min - min. height of profile. - on order - for settlement: term of realisation, minimal production lot
Note! - правая пластина. - pierwszy wybór. h мин - мин. высота профиля.
Внимание! LH - płytka lewa. * VTX - universal grade. - на заказ - по договоренности: срок реализации, серия
- left hand insert. - first choice. - dostępny z magazynu available on stock доступен со склада
- левая пластина. - универсальный сорт
- первый выбор.
Uwaga! Istnieje możliwość zamówienia innych profili gwintów, oprócz wymienionych w katalogu. (BWS, UN, NPT, DIN 405)
Note! Possibility of ordering the other profiles of threads in spite of mentioned in catalogue. (BSW, UN, NPT, DIN 405)
Внимание! Кроме указанных в каталоге, есть возможность заказывать другие профили резьбы. (BSW, UN, NPT, DIN 405)
