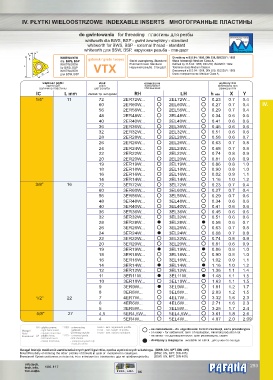

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do gwintowania for threading пластины для резбы
Gwint wewn trzny / Internalę
whitworth dla BWS, BSP - gwint zewnętrzny - standard R0.137P
55 0
whitworth for BWS, BSP - external thread - standard h
whitworth для BSW, BSP, наружная резьба - стандарт R0.137P
Y Gwint zewn trzny / Externalę
X
WHITWORTH gatunek / grade / марка Określony w B.S.84: 1956, DIN 259, ISO228/1: 1982
dla BWS, BSP Gwint zewnętrzny. Standard Klasa tolerancji: Medium Class A.
WHITWORTH External thread. Standard. Defined by: B.S.84: 1956, DIN 259, ISO228/1: 1982.
L
for BWS, BSP VTX Наружная резьба. Стандарт. Tolerance class:Medium Class A.
WHITWORTH Описанный в B.S.84: 1956, DIN 259, ISO228/1: 1982
IC для BSW, BSP Класс толерантности: Medium Class A,
wielkość płytki skok oznaczenie wymiary mm
insert size pitch designation dimensions mm
величина пластины шаг резьбы обозначене размеры mm
IC L mm zw/cal / tpi вит./дюйм RH LH h min X Y
1/4” 11 72 2ER72W... 2EL72W... 0.23 0.7 0.4
60 2ER60W... 2EL60W... 0.27 0.7 0.4 IV.
56 2ER56W... 2EL56W... 0.29 0.7 0.4
48 2ER48W... 2EL48W... 0.34 0.6 0.6
40 2ER40W... 2EL40W... 0.41 0.6 0.6
36 2ER36W... 2EL36W... 0.45 0.6 0.6
32 2ER32W... 2EL32W... 0.51 0.6 0.6
28 2ER28W... 2EL28W... 0.58 0.6 0.7
26 2ER26W... 2EL26W... 0.63 0.7 0.8
24 2ER24W... 2EL24W... 0.68 0.7 0.8
22 2ER22W... 2EL22W... 0.74 0.8 0.9
20 2ER20W... 2EL20W... 0.81 0.8 0.9
19 2ER19W... 2EL19W... 0.86 0.8 1.0
18 2ER18W... 2EL18W... 0.90 0.8 1.0
16 2ER16W... 2EL16W... 0.02 0.9 1.1
14 2ER14W... 2EL14W... 1.16 1.0 1.2
3/8” 16 72 3ER72W... 3EL72W... 0.23 0.7 0.4
60 3ER60W... 3EL60W... 0.27 0.7 0.4
56 3ER56W... 3EL56W... 0.29 0.7 0.6
48 3ER48W... 3EL48W... 0.34 0.6 0.6
40 3ER40W... 3EL40W... 0.41 0.6 0.6
36 3ER36W... 3EL36W... 0.45 0.6 0.6
32 3ER32W... 3EL32W... 0.51 0.6 0.6
28 3ER28W... 3EL28W... 0.58 0.6 0.7
26 3ER26W... 3EL26W... 0.63 0.7 0.8
24 3ER24W... 3EL24W... 0.68 0.7 0.8
22 3ER22W... 3EL22W... 0.74 0.8 0.9
20 3ER20W... 3EL20W... 0.81 0.6 0.9
19 3ER19W... 3EL19W... 0.86 0.8 1.0
18 3ER18W... 3EL18W... 0.90 0.8 1.0
16 3ER16W... 3EL16W... 1.02 0.9 1.1
14 3ER14W... 3EL14W... 1.16 1.0 1.2
12 3ER12W... 3EL12W... 1.36 1.1 1.4
11 3ER11W... 3EL11W... 1.48 1.1 1.5
10 3ER10W... 3EL10W... 1.63 1.1 1.5
9 3ER9W... 3EL9W... 1.81 1.2 1.7
8 3ER8W... 3EL8W... 2.03 1.2 1.5
1/2” 22 7 4ER7W... 4EL7W... 3.32 1.6 2.3
6 4ER6W... 4EL6W... 2.71 1.6 2.3
5 3ER5W... 3EL5W... 3.25 1.7 2.4
5/8” 27 4,5 5ER4,5W... 5EL4,5W... 3.61 1.8 2.6
4 5ER4W... 5EL4W... 4.07 2.0 2.09

RH - płytka prawa. * VTX - uniwersalny h min - min. wysokość profilu. - na zamówienie - do uzgodnienia: termin realizacji, seria produkcyjna
Uwaga! - right hand insert. gatunek. h min - min. height of profile. - on order - for settlement: term of realisation, minimal production lot
Note! - правая пластина. - pierwszy wybór. h мин - мин. высота профиля.
Внимание! LH - płytka lewa. * VTX - universal grade. - на заказ - по договоренности: срок реализации, серия
- left hand insert. - first choice. - dostępny z magazynu available on stock доступен со склада
- левая пластина. - универсальный сорт
- первый выбор.
Uwaga! Istnieje możliwość zamówienia innych profili gwintów, oprócz wymienionych w katalogu. (BWS, UN, NPT, DIN 405)
Note! Possibility of ordering the other profiles of threads in spite of mentioned in catalogue. (BSW, UN, NPT, DIN 405)
Внимание! Кроме указанных в каталоге, есть возможность заказывать другие профили резьбы. (BSW, UN, NPT, DIN 405)
info.tech. ® 293
tech.info. 106-117
тех.инфо. PER/L, SIR/L 86
