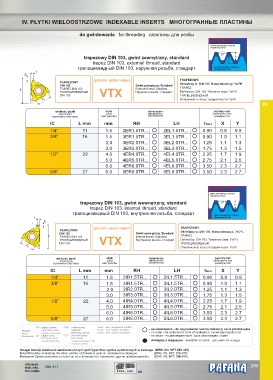

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do gwintowania for threading пластины для резбы
Trapezowy / Trapez
Trapezowy / Trapez
Трапециевидный
Трапециевидный
Gwint wewnętrzny / Internal
Наружная резьба
30 0
trapezowy DIN 103, gwint zewnętrzny, standard h
h
trapez DIN 103, external thread, standard
трапециевидный DIN 103, наружная резьба, стандарт Gwint zewnętrzny / External
резьба
Внутренняя
Y
X
gatunek / grade / марка TRAPEZOWY.
TRAPEZOWY Określony w: DIN 103. Klasa tolerancji: 7e/7H.
DIN 103 Gwint zewnętrzny. Standard
L TRAPEZ DIN 103 External thread. Standard. TRAPEZ.
ТРАПЕЦИЕВИДНЫЙ VTX Наружная резьба. Стандарт. Defined by: DIN 103. Tolerance class: 7e/7H.
DIN 103 ТРАПЕЦИЕВИДНЫЙ.
IC Описанный в: класс толерантности: 7e/7h.
IV.
wielkość płytki skok oznaczenie wymiary mm
insert size pitch designation dimensions mm
величина пластины шаг резьбы обозначене размеры mm
IC L mm mm RH LH hmin X Y
1/4” 11 1.5 2ER1.5TR... 2EL1.5TR... 0.90 0.8 0.9
3/8” 16 1.5 3ER1.5TR... 3EL1.5TR... 0.90 1.0 1.1
2.0 3ER2.0TR... 3EL2.0TR... 1.25 1.1 1.3
3.0 3ER3.0TR... 3EL3.0TR... 1.75 1.3 1.5
1/2” 22 4.0 4ER4.0TR... 4EL4.0TR... 2.25 1.7 1.9
5.0 4ER5.0TR... 4EL5.0TR... 2.75 2.1 2.5
6.0 4ER6.0TR... 4EL6.0TR... 3.50 2.3 2.7
5/8” 27 6.0 5ER6.0TR... 5EL6.0TR... 3.50 2.3 2.7

Trapezowy / Trapez
Trapezowy / Trapez
Трапециевидный
Трапециевидный
Gwint wewnętrzny / Internal
Наружная резьба
trapezowy DIN 103, gwint wewnętrzny, standard 30 0
h
trapez DIN 103, internal thread, standard h
трапециевидный DIN 103, внутренняя резьба, стандарт
Gwint zewnętrzny / External
Y Внутренняя резьба
X
r
gatunek / grade / марка TRAPEZOWY.
TRAPEZOWY Określony w: DIN 103. Klasa tolerancji: 7e/7H.
DIN 103 Gwint wewnętrzny. Standard
L TRAPEZ DIN 103 Internal thread. Standard. TRAPEZ.
ТРАПЕЦИЕВИДНЫЙ VTX Внутренняя резьба. Стандарт. Defined by: DIN 103. Tolerance class: 7e/7H.
DIN 103 ТРАПЕЦИЕВИДНЫЙ.
IC
Описанный в: класс толерантности: 7e/7h.
wielkość płytki skok oznaczenie wymiary mm
insert size pitch designation dimensions mm
величина пластины шаг резьбы обозначене размеры mm
IC L mm mm RH LH hmin X Y
1/4” 11 1.5 2IR1.5TR... 2IL1.5TR... 0.90 0.8 0.9
3/8” 16 1.5 3IR1.5TR... 3IL1.5TR... 0.90 1.0 1.1
2.0 3IR2.0TR... 3IL2.0TR... 1.25 1.1 1.3
3.0 3IR3.0TR... 3IL3.0TR... 1.75 1.3 1.5
1/2” 22 4.0 4IR4.0TR... 4IL4.0TR... 2.25 1.7 1.9
5.0 4IR5.0TR... 4IL5.0TR... 2.75 2.1 2.5
6.0 4IR6.0TR... 4IL6.0TR... 3.50 2.3 2.7
5/8” 27 6.0 5IR6.0TR... 5IL6.0TR... 3.50 2.3 2.7

RH - płytka prawa. * VTX - uniwersalny h min - min. wysokość profilu. - na zamówienie - do uzgodnienia: termin realizacji, seria produkcyjna
Uwaga! - right hand insert. gatunek. h min - min. height of profile. - on order - for settlement: term of realisation, minimal production lot
Note! - правая пластина. - pierwszy wybór. h мин - мин. высота профиля.
Внимание! LH - płytka lewa. * VTX - universal grade. - на заказ - по договоренности: срок реализации, серия
- left hand insert. - first choice. - dostępny z magazynu available on stock доступен со склада
- левая пластина. - универсальный сорт
- первый выбор.
Uwaga! Istnieje możliwość zamówienia innych profili gwintów, oprócz wymienionych w katalogu. (BWS, UN, NPT, DIN 405)
Note! Possibility of ordering the other profiles of threads in spite of mentioned in catalogue. (BSW, UN, NPT, DIN 405)
Внимание! Кроме указанных в каталоге, есть возможность заказывать другие профили резьбы. (BSW, UN, NPT, DIN 405)
info.tech. ® 295
tech.info. 106-117
тех.инфо. PER/L, SIR/L 86
