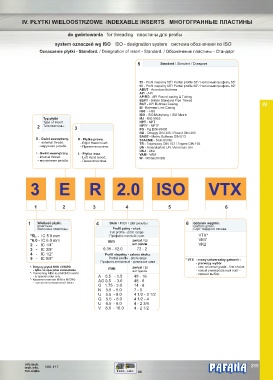

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do gwintowania for threading пластины для резбы
system oznaczeń wg ISO ISO - designation system система обозначеня по ISO
Oznaczenie płytki - Standard. / Designation of insert - Standard. / Обозначение пластины - Стандарт .

5 Standard / Standard / Стандарт.

o
0
55 - Profil niepełny 55 / Partial profile 55 / Неполный профиль 55 o
0
o
60 - Profil niepełny 60 / Partial profile 60 / Неполный профиль 60 o
ABUT - American buttress
API - API
APIRD - API Round casing & Tubing
BSPT - British Standard Pipe Thread
BUT - API Buttrass Casing IV.
El - Extreme Line Casing
H90 - H90
ISO - ISO Metryczny / ISO Metric
Typ płytki MJ - ISO 5855
Type of Insert NPT - NPT
2 Тип пластины. 3 NPTF - NPTF
PG - Pg DIN 40430
RD - Okrągły DIN 405 / Round DIN 405
SAGE - Metric Buttress DIN 513
E - Gwint zewnętrzny. R - Płytka prawa. STACME - Stub ACME
- external thread. - Right Hand Insert. TR - Trapezowy DIN 103 / Trapez DIN 103
- наружная резьба. - Правая пластина. UN - Amerykański UN / American UN
UNJ - UNJ
I - Gwint wewnętrzny. L - Płytka lewa. VAM - VAM
- internal thread. - Left Hand Insert. W - Whitworth BS
- внутренняя резьба. - Левая пластина.
3 E R 2.0 ISO VTX

1 2 3 4 5 6

1 Wielkość płytki. 4 Skok / Pitch / Шаг резьбы. 6 Gatunek węglika.
Insert size. Carbide grade.
Величина пластины. Profil pełny - skok. Сорт твёрдого сплава.
Full profile - pitch range.
*5L - IC 5.0 mm Профиль полный - шаг. VTX*
*6.0 - IC 6.0 mm mm zw/cal / tpi VM7
2 - IC 1/4” вит./дюйм VK2
3 - IC 3/8” 0.35 - 12.0 72 - 2
4 - IC 1/2” Profil niepełny - zakres skoku.
5 - IC 5/8” Partial profile - pitch range * VTX - nowy uniwersalny gatunek -
Профиль неполный - диапазон шага
- pierwszy wybór.
*- Dotyczy płytek MINI i MICRO mm zw/cal / tpi - new universal grade - first choice .
- tylko na specjalne zamówienie. вит./дюйм - новый универсальный сорт -
*- Concerning MINI and MICRO inserts - первый выбор.
- to special order only. A 0.5 - 1.5 48 - 16
*- Касается пластин MINI и MICRO AG 0.5 - 3.0 48 - 8
- только на специальный заказ
G 1.75 - 3.0 14 - 8
N 3.5 - 5.0 7 - 5
U 5.5 - 8.0 4 1/2 - 3 1/2
Q 5.5 - 6.0 4 1/2 - 4
U 6.5 - 9.0 4 - 2 3/4
V 6.0 - 10.0 4 - 2 1/2
