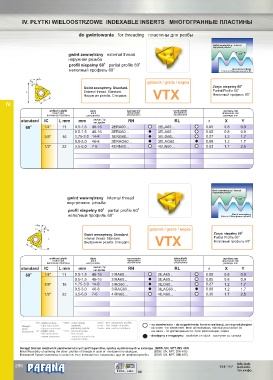

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do gwintowania for threading пластины для резбы

Gwint wewnętrzny / Internal
Наружная резьба
gwint zewnętrzny external thread 60 0
наружная резьба
0
0
profil niepełny 60 partial profile 60
неполный профиль 60 o External / Внутренняя резьба
Gwint zewnętrzny
Y
X
gatunek / grade / марка
Gwint zewnętrzny. Standard. Zarys niepełny 60 0
0
L External thread. Standard. Partial Profile 60 o
Наружная резьба. Стандарт. VTX Неполный профиль 60
IC
IV.
wielkość płytki skok oznaczenie oznaczenie wymiary mm
insert size pitch designation designation dimensions mm
величина пластины шаг резьбы обозначене обозначене размеры mm
standard IC L mm mm zw/cal / tpi RH RL r X Y
вит./дюйм
60 0 1/4” 11 0.5-1.5 48-16 2ERA60... 2ELA60... 0.05 0.8 0.9
0.5-1.5 48-16 3ERA60... 3ELA60... 0.05 0.8 0.9
3/8” 16 1.75-3.0 14-8 3ERG60... 3ELG60... 0.27 1.2 1.7
0.5-3.0 48-8 3ERAG60... 3ELAG60... 0.08 1.2 1.7
1/2” 22 3.5-5.0 7-5 4ERN60... 4ELN60... 0.53 1.7 2.5

Gwint wewnętrzny / Internal
Наружная резьба
gwint wewnętrzny internal thread 60 0
внутренняя резьба
0
0
profil niepełny 60 partial profile 60
Gwint zewnętrzny
неполный профиль 60 o External / Внутренняя резьба
Y
X
r gatunek / grade / марка
Gwint wewnętrzny. Standard. Zarys niepełny 60 0
0
L Internal thread. Standard. Partial Profile 60 o
Внутренняя резьба. Стандарт. VTX Неполный профиль 60
IC
wielkość płytki skok oznaczenie oznaczenie wymiary mm
insert size pitch designation designation dimensions mm
величина пластины шаг резьбы обозначене обозначене размеры mm
standard IC L mm mm zw/cal / tpi RH RL r X Y
вит./дюйм
60 0 1/4” 11 0.5-1.5 48-16 2IRA60... 2ILA60... 0.05 0.8 0.9
0.5-1.5 48-16 3IRA60... 3ILA60... 0.05 0.8 0.9
3/8” 16 1.75-3.0 14-8 3IRG60... 3ILG60... 0.27 1.2 1.7
0.5-3.0 48-8 3IRAG60... 3ILAG60... 0.08 1.2 1.7
1/2” 22 3.5-5.0 7-5 4IRN60... 4ILN60... 0.30 1.7 2.5

RH - płytka prawa. * VTX - uniwersalny h min - min. wysokość profilu. - na zamówienie - do uzgodnienia: termin realizacji, seria produkcyjna
Uwaga! - right hand insert. gatunek. h min - min. height of profile. - on order - for settlement: term of realisation, minimal production lot
Note! - правая пластина. - pierwszy wybór. h мин - мин. высота профиля.
Внимание! LH - płytka lewa. * VTX - universal grade. - на заказ - по договоренности: срок реализации, серия
- left hand insert. - first choice.
- левая пластина. - универсальный сорт - dostępny z magazynu available on stock доступен со склада
- первый выбор.
Uwaga! Istnieje możliwość zamówienia innych profili gwintów, oprócz wymienionych w katalogu. (BWS, UN, NPT, DIN 405)
Note! Possibility of ordering the other profiles of threads in spite of mentioned in catalogue. (BSW, UN, NPT, DIN 405)
Внимание! Кроме указанных в каталоге, есть возможность заказывать другие профили резьбы. (BSW, UN, NPT, DIN 405)
® info.tech.
296 106-117 tech.info.
тех.инфо.
PER/L, SIR/L 86
