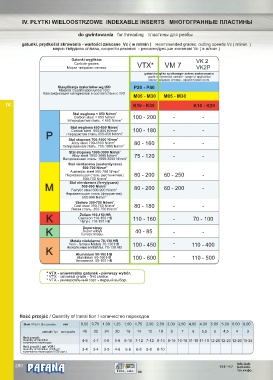

Page 292 - Pafana

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do gwintowania for threading пластины для резбы
gatunki, prędkości skrawania - wartości zalecane Vc ( w m/min ) recommended grades, cutting speeds Vc ( m/min. )
марки твёрдово сплава, скорости резания - рекомендуещые значения Vc ( в м/мин )

Gatunki węglików. VK 2
Carbide grades.
Марки твёрдово сплава. VTX* VM 7 VK2P
gatunki węglika spiekanego- zakres zastosowania
grade of cemented carbide - range of application
марки твёрдово сплава - сфера применения
Klasyfikacja materiałów wg ISO P20 - P40
Material classification under ISO
Классификация материалов в соответствии с ISO
M05 - M30 M05 - M30
IV. K10 - K30 K10 - K20

Stal w glowa < 650 N/mm 2
ę
Carbon steel < 650 N/mm 2 100 - 200 - -
Углеродистая сталь. < 650 N/mm 2
Stal węglowa 650-850 N/mm 2
Carbon steel 650-850 N/mm 2 100 - 180 - -
P глеродистая сталь.650-850 N/mm 2
Stal stopowa 700-1000 N/mm 2
Alloy steel 700-1000 N/mm 2 80 - 160 - -
Легированная сталь. 700-1000 N/mm 2
Stal stopowa 1000-3000 N/mm 2
Alloy steel 1000-3000 N/mm 2 75 - 120 - -
Легированная сталь. 1000-3000 N/mm 2
Stal nierdzewna (austenityczna)
500-700 N/mm 2
Austenitic steel 500-700 N/mm 2
Нержавеющая сталь (аустенитная). 80 - 200 60 - 250 -
500-700 N/mm 2
Stal nierdzewna (ferrytyczna)
M Ferrytic steel 500-900 N/mm 2 80 - 200 60 - 200 -
2
500-900 N/mm
Нержавеющая сталь (ферритная).
500-900 N/mm 2
Staliwo 350-750 N/mm 2
Cast steel 350-750 N/mm 2 80 - 180 - -
Литая сталь. 350-750 N/mm 2
Żeliwo 110-150 HB
K Cast iron 110-150 HB 110 - 160 - 70 - 100
Чугун. 110-150 HB
Superstopy
K Суперсплавы. 40 - 85 - -
Super alloys
Metale nieżelazne 70-130 HB
Non - ferrous Metals 70-130 HB 100 - 450 - 110 - 400
Нежелезные металлы. 70-130 HB
K Aluminium 50-160 HB
Aluminium 50-160 HB 100 - 600 - 110 - 500
Алюминий. 50-160 HB

* VTX - uniwersalny gatunek - pierwszy wybór.
* VTX - universal grade - first choice.
* VTX - универсальный сорт - первый выбор.

Ilość przejść / Quantity of transi tion / количество переходов
2,50 3,00 3,50 4,00 4,50
Skok / Pitch / Шаг резьбы. mm 0,50 0,75 1,00 1,25 1,50 1,75 2,00 5,00 5,50 6,00 8,00
zw/cal / tpi вит./дюйм 48 32 24 20 16 14 12 10 8 7 6 5,5 5 4,5 4 3
Ilość przejść
Quantity of transition 4-6 4-7 4-8 5-9 6-10 7-12 7-12 8-14 9-16 10-18 11-18 11-19 12-20 12-20 12-20 15-24
количество переходов
Ilość przejść ( gat. VCB )
Quantity of transition (VCB gr.) 3-4 3-4 3-5 4-6 5-6 6-8 6-8 8-10
количество переходов (VCB сорт.)
® info.tech.
290 106-117 tech.info.
тех.инфо.
PER/L, SIR/L 86
