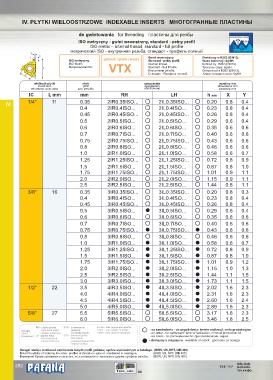

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do gwintowania for threading пластины для резбы
Gwint wewn trzny / Internalę
1/4P
ISO metryczny - gwint wewnętrzny, standard - pełny profil 60 0
ISO metric - internal thread, standard - full profile h
1/8P
метрический ISO - внутренняя резьба, стандарт - профиль полный Gwint zewn trzny / Externalę
Y
X
r gatunek / grade / марка Gwint wewnętrzny. Określony w R262 (DIN13).
ISO metryczny Standard - pełny profil. Klasa tolerancji: 6g/6H.
ISO Metric Internal thread. Defined by: R262 (DIN13).
L Метрический ISO VTX Standard - Full Profile. Tolerance class: 6g/6H.
Внутренняя резьба.
Описанный в R262 (DIN13).
Стандарт - Профиль полный. Класс толерантности: 6g/6H.
IC
wielkość płytki skok oznaczenie wymiary mm
insert size pitch designation dimensions mm
величина пластины шаг резьбы обозначене размеры mm
IC L mm mm RH LH h min X Y
1/4” 11 0.35 2IR0.35ISO... 2IL0.35ISO... 0.20 0.8 0.4
IV.
0.4 2IR0.4ISO... 2IL0.4ISO... 0.23 0.8 0.4
0.45 2IR0.45ISO... 2IL0.45ISO... 0.26 0.8 0.4
0.5 2IR0.5ISO... 2IL0.5ISO... 0.29 0.6 0.4
0.6 2IR0.6ISO... 2IL0.6ISO... 0.35 0.6 0.6
0.7 2IR0.7ISO... 2IL0.7ISO... 0.40 0.6 0.6
0.75 2IR0.75ISO... 2IL0.75ISO... 0.43 0.6 0.6
0.8 2IR0.8ISO... 2IL0.8ISO... 0.46 0.6 0.6
1.0 2IR1.0ISO... 2IL1.0ISO... 0.58 0.6 0.7
1.25 2IR1.25ISO... 2IL1.25ISO... 0.72 0.8 0.9
1.5 2IR1.5ISO... 2IL1.5ISO... 0.87 0.8 1.0
1.75 2IR1.75ISO... 2IL1.75ISO... 1.01 0.9 1.1
2.0 2IR2.0ISO... 2IL2.0ISO... 1.15 0.9 1.1
2.5 2IR2.5ISO... 2IL2.5ISO... 1.44 0.8 1.1
3/8” 16 0.35 3IR0.35ISO... 3IL0.35ISO... 0.20 0.8 0.3
0.4 3IR0.4ISO... 3IL0.4ISO... 0.23 0.8 0.4
0.45 3IR0.45ISO... 3IL0.45ISO... 0.26 0.8 0.4
0.5 3IR0.5ISO... 3IL0.5ISO... 0.29 0.6 0.4
0.6 3IR0.6ISO... 3IL0.6ISO... 0.35 0.6 0.6
0.7 3IR0.7ISO... 3IL0.7ISO... 0.40 0.6 0.6
0.75 3IR0.75ISO... 3IL0.75ISO... 0.43 0.6 0.6
0.8 3IR0.8ISO... 3IL0.8ISO... 0.46 0.6 0.6
1.0 3IR1.0ISO... 3IL1.0ISO... 0.58 0.6 0.7
1.25 3IR1.25ISO... 3IL1.25ISO... 0.72 0.8 0.9
1.5 3IR1.5ISO... 3IL1.5ISO... 0.87 0.8 1.0
1.75 3IR1.75ISO... 3IL1.75ISO... 1.01 0.9 1.2
2.0 3IR2.0ISO... 3IL2.0ISO... 1.15 1.0 1.3
2.5 3IR2.5ISO... 3IL2.5ISO... 1.44 1.1 1.5
3.0 3IR3.0ISO... 3IL3.0ISO... 1.73 1.1 1.5
1/2” 22 3.5 4IR3.5ISO... 4IL3.5ISO... 2.02 1.6 2.3
4.0 4IR4.0ISO... 4IL4.0ISO... 2.31 1.6 2.3
4.5 4IR4.5ISO... 4IL4.5ISO... 2.60 1.6 2.4
5.0 4IR5.0ISO... 4IL5.0ISO... 2.89 1.6 2.3
5/8” 27 5.5 5IR5.5ISO... 5IL5.5ISO... 3.17 1.6 2.3
6.0 5IR6.0ISO... 5IL6.0ISO... 3.46 1.8 2.5

RH - płytka prawa. * VTX - uniwersalny h min - min. wysokość profilu.
Uwaga! - right hand insert. gatunek. h min - min. height of profile. - na zamówienie - do uzgodnienia: termin realizacji, seria produkcyjna
Note! - правая пластина. - pierwszy wybór. h мин - мин. высота профиля. - on order - for settlement: term of realisation, minimal production lot
Внимание! LH - płytka lewa. * VTX - universal grade. - на заказ - по договоренности: срок реализации, серия
- left hand insert. - first choice.
- левая пластина. - универсальный сорт - dostępny z magazynu available on stock доступен со склада
- первый выбор.
Uwaga! Istnieje możliwość zamówienia innych profili gwintów, oprócz wymienionych w katalogu. (BWS, UN, NPT, DIN 405)
Note! Possibility of ordering the other profiles of threads in spite of mentioned in catalogue. (BSW, UN, NPT, DIN 405)
Внимание! Кроме указанных в каталоге, есть возможность заказывать другие профили резьбы. (BSW, UN, NPT, DIN 405)
