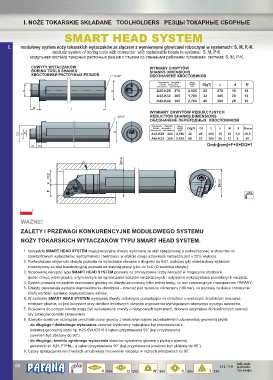

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

SMART HEAD SYSTEM

I. modułowy system noży tokarskich wytaczaków ze złączem z wymiennymi głowicami roboczymi w systemach: S, M, P.-K.
modular system of boring tools with connector with replaceable heads in systems: S, M, P-K.
модульная система токарных расточных резцов с стыком со сменными рабочими головками система: S, M, P-K.

CHWYTY WYTACZAKÓW WYMIARY CHWYTÓW
BORING TOOLS SHANKS SHANKS DIMENSIONS
ХВОСТОВИКИ РАСТОЧНЫХ РЕЗЦОВ G1/4" ОБОЗНАЧЕНЕ ХВОСТОВИКОВ
Oznaczenie chwytów Waga
Shanks designation Weight D(g7) L d M
Обозначене хвостовиков Вес
d D A25-K25 270 0,920 25 270 15 10
A32-K32 305 1,780 32 305 20 13
A40-K40 300 2,760 40 300 25 16
M L
WYMIARY CHWYTÓW REDUKCYJNYCH
G1/4" REDUCTION SHANKS DIMENSIONS
ОБОЗНАЧЕНЕ ПЕРЕХОДНЫХ ХВОСТОВИКОВ
Oznaczenie chwytów Waga
Shanks designation Weight D(g7) D1 L d M X Dmin
Обозначене хвостовиков Вес
D
D1 d X A40-K25 300 2,780 40 25 300 15 10 7,5 45,5
A40-K32 300 2,820 40 32 300 20 13 4 47
Dmin[mm]=F+X+D/2+1
M 10 L
Dmin

D/2
X Dmin
F

WAŻNE!

ZALETY I PRZEWAGI KONKURENCYJNE MODUŁOWEGO SYSTEMU
NOŻY TOKARSKICH WYTACZAKÓW TYPU SMART HEAD SYSTEM.

1. Narzędzia SMART HEAD SYSTEM mają precyzyjne chwyty wykonane ze stali sprężynowej o podwyższonej, w stosunku do
standardowych wytaczaków, wytrzymałości i twardości, w efekcie czego sztywność narzędzia jest o 20% większa.
2. Podwyższona sztywność chwytu pozwala na wytaczanie otworów o długości do 6xD, podczas gdy standardowy wytaczak
monolityczny ze stali konstrukcyjnej pozwala na stabilną pracę tylko do 5xD (D-średnica chwytu).
3. Stosowanie narzędzi typu SMART HEAD SYSTEM pozwala na zmniejszenie liczby narzędzi w magazynie obrabiarki
(jeden chwyt, wiele głowic), a tym samym na ograniczenie kosztów narzędziowych i optymalne wykorzystanie posiadanych narzędzi.
4. System pozwala na szybkie mocowanie głowicy do chwytu za pomocą tylko jednej śruby, co jest innowacyjnym rozwiązaniem PAFANY.
5. Chwyty zapewniają wydajne doprowadzenie chłodziwa – również pod wysokim ciśnieniem (100 bar), co pozwala na dobre chłodzenie
strefy obróbki i sprawne odprowadzanie wiórów.
6. W systemie SMART HEAD SYSTEM występują chwyty redukcyjne pozwalające na chwytach o większych średnicach mocować
mniejsze głowice, co jest korzystne przy obróbce mniejszych otworów w położeniu wymagającym większego wysięgu narzędzia.
7. Stosownie do potrzeb klienta mogą być wykonywane chwyty o nietypowych wymiarach, dobrane optymalnie do konkretnych operacji
czy zabiegów obróbki skrawaniem.
8. Szerokie spektrum rozwiązań umożliwia dobór głowicy z właściwym kątem przystawienia i odpowiednią geometrią płytki:
- do długiego i dokładnego wytaczania otworów wybieramy największy kąt przystawienia z
dodatnią geometrią płytki np. K25-SVUCR16 z kątem przystawienia 93° (kąt przystawienia
powinien być zbliżony do 90°)
- do długiego, średnio zgrubnego wytaczania otworów wybieramy głowicę z płytką o ujemnej
geometrii np. K25-PTFNL i z kątem przystawienia 90° (kąt przystawienia powinien być zbliżony do 90°).
9. Cztery spłaszczenia na chwytach umożliwiają mocowanie narzędzi w różnych położeniach co 90°.
