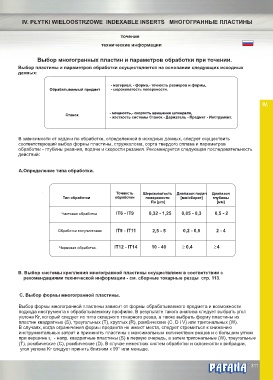

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

точение

технические информации

Выбор многогранных пластин и параметров обработки при точении.

Выбор пластины и параметров обработки осуществляется на основании следующих исходных
данных:

- материал, - форма,- точность размеров и формы,
Обрабатываемый предмет - шероховатость поверхности.

IV.

- мощность,- скорость вращения шпинделя,
Станок
- жесткость системы Станок - Держатель - Предмет - Инструмент.

В зависимости от задачи по обработке, определенной в исходных данных, следует осуществить
соответствующий выбор формы пластины, стружколома, сорта твердого сплава и параметров
обработки - глубины резания, подачи и скорости резания. Рекомендуется следующая последовательность
действий:

A.Определение типа обработки.

. Точность Шероховатость Диапазон подач Диапазон
Тип обработки обработки поверхности [мм/оборот] глубины
Ra [ m]μ [мм]

Чистовая обработка IT6 - IT9 0,32 - 1,25 0,05 - 0,3 0,5 - 2

Обработка получистовая IT9 - IT11 2,5 - 5 0,2 - 0,5 2 - 4

Черновая обработка. IT12 - IT14 10 - 40 0,4 4

B. Выбор системы крепления многогранной пластины осуществляем в соответствии с
рекомендациями технической информации - см. сборные токарные резцы стр. 113.

C. Выбор формы многогранной пластины.

Выбор формы многогранной пластины зависит от формы обрабатываемого предмета и возможности
подхода инструмента к обрабатываемому профилю. В результате такого анализа следует выбрать угол
уклона Kr, который следует из типа складного токарного резца, а также выбрать форму пластины из
пластин квадратных (S), треугольных (T), круглых (R), ромбических (C, D i V) или тригональных (W).
В случаях, когда ограничения формы предмета не имеют места, следует стремиться к снижению
инструментальных затрат и применять пластины с максимальным количеством резцов и с большим углом
при вершине ε - напр. квадратные пластины (S) в первую очередь, а затем тригональные (W), треугольные
r
(T), ромбические (C), ромбические (D). В случае нежестких систем обработки и склонности к вибрации,
угол уклона Kr следует принять близким к 90° или меньше.

®
311
