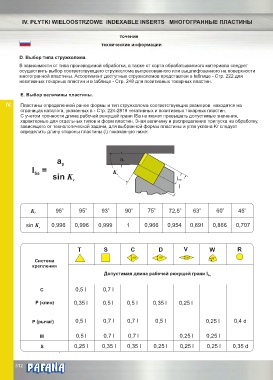

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

точение
технические информации

D. Выбор типа стружколома.
В зависимости от типа производимой обработки, а также от сорта обрабатываемого материала следует
осуществить выбор соответствующего стружколома выпресованного или вышлифованного на поверхности
многогранной пластины. Ассортимент доступных стружколомов представлен в tаблице - Cтр. 222 для
негативных токарных пластин и в tаблице - Cтр. 248 для позитивных токарных пластин.

E. Выбор величины пластины.
IV. Пластины определенной ранее формы и тип стружколома соответствующих размеров находятся на
страницах каталога, указанных в - Стр. 224-2819 негативных и позитивных токарных пластин.
С учетом прочности длина рабочей режущей грани lSa не может превышать допустимые значения,
характерные для отдельных типов и форм пластин. Зная величину и распределение припуска на обработку,
зависящего от технологической задачи, для выбранной формы пластины и угла уклона Kr следует
определить длину стороны пластины (I) показанную ниже:

a ap
p
l = K
Sa
sin K r r lsa
l

K r 95 o 95 o 93 o 90 o 75 o 72,5 o 63 o 60 o 45 o

sin K r 0,996 0,996 0,999 1 0,966 0,954 0,891 0,866 0,707

T S C D V W R

80 O 55 O 35 O 80 O
Система
крепления
Допустимая длина рабочей режущей грани l Sa

C 0,5 l 0,7 l

P (клин) 0,35 l 0,5 l 0,5 l 0,35 l 0,25 l

P (рычаг) 0,5 l 0,7 l 0,7 l 0,5 l 0,25 l 0,4 d

M 0,5 l 0,7 l 0,7 l 0,25 l 0,25 l

S 0,25 l 0,35 l 0,35 l 0,25 l 0,25 l 0,25 l 0,35 d
.

®
