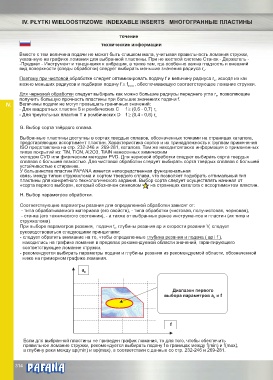

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

точение
технические информации

Вместе с тем величина подачи не может быть слишком мала, учитывая правильность ломания стружки,
указанную на графике ломания для выбранной пластины. При не жесткой системе Станок - Держатель -
-Предмет - Инструмент и тенденциях к вибрации, а также там, где особенно важна гладкость и внешний
вид поверхности (следы обработки) следует выбирать меньшие значения радиуса r .
e
Поэтому при чистовой обработке следует оптимизировать подачу f и величину радиуса r , исходя из как
e
можно меньших радиусов и подбирая подачу f ł f (max) , обеспечивающую соответствующее ломание стружки.
Для черновой обработки следует выбирать как можно большие радиусы переднего угла r , позволяющие
e
получить большую прочность пластины при больших значениях подачи f.
IV. Величины подачи не могут превышать граничных значений:
- Для квадратных пластин S и ромбических C f ł (0,6 - 0,7) r
e
- Для треугольных пластин T и ромбических D f ł (0,4 - 0,6) r
e
G. Выбор сорта твёрдого сплава.

Выбранные пластины доступны в сортах твердых сплавов, обозначенных точками на страницах каталога,
представляющих ассортимент пластин. Характеристика сортов и их принадлежность к группам применения
ISO представлена на стр. 232-246 и 269-281, каталога. Там же находитсятакже информация о примененных
типах покрытий из: TiN, TiCN, Al2O3, TiAlN нанесенных химическим
методом CVD или физическим методом PVD. Для черновой обработки следует выбирать сорта твердых
сплавов с большей вязкостью. Для чистовой обработки следует выбирать сорта твердых сплавов с большей
устойчивостью к стиранию.
У большинства пластин PAFANA имеется непосредственная функциональная
связь между типом стружколома и сортом твердого сплава, что позволяет подобрать оптимальный тип
пластины для конкретного технологического задания. Выбор сорта следует осуществлять начиная от
«сорта первого выбора», который обозначен символом на страницах каталога с ассортиментом пластин.
H. Выбор параметров обработки.

Соответствующие параметры резания для определенной обработки зависят от:
- типа обрабатываемого материала (его свойств), - типа обработки (чистовая, получистовая, черновая),
- станка (его технического состояния), - а также от выбранных ранее инструментов и пластин (их типа и
стружколома).
При выборе параметров резания, подачи f , глубины резания ap и скорости резания V, следует
0
руководствоваться следующими принципами:
- следует обратить внимание на то, чтобы определенные глубина резания и подача ( ap i f ),
находились на графике ломания в пределах рекомендуемой области значений, гарантирующего
соответствующее ломание стружки.
- рекомендуется выбирать параметры подачи и глубины резания из рекомендуемой области, обозначенной
ниже на примерном графике ломания.

a
p

Диапазон первого
выбора параметров a и f
p

f

Если для выбранной пластины не приведен график ломания, то для того, чтобы обеспечить
правильное ломание стружки, рекомендуется выбирать подачу f в границах между f(min) и f(max),
а глубину реки между ap(min) и ap(max), в соответствии с данные со стр. 232-246 и 269-281.

®
314
