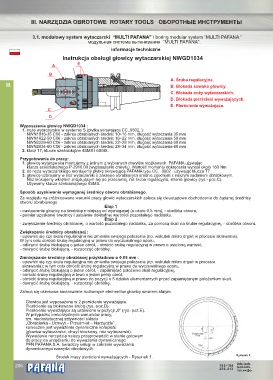

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

3.1. modułowy system wytaczarski “MULTI PAFANA” / boring modular system “MULTI PAFANA “
модульная система вытачивания “MULTI PAFANA”.
informacje techniczne
Instrukcja obsługi głowicy wytaczarskiej NWGD1034
E
A
B
A. Śruba regulacyjna.
III. B. Blokada suwaka głowicy.
C. Blokada noży wytaczarskich.
D. Blokada pierścieni wyważających.
E. Pierścienie wyważające.
C
D
Wyposażenie głowicy NWGD1034 :
1. noże wytaczarskie w systemie S (płytka skrawająca CC..0602..):
NWN1016-35 C06 - zakres obrabianych średnic 10÷16 mm, długość wytaczania 35 mm
NWN1622-50 C06 - zakres obrabianych średnic 16÷22 mm, długość wytaczania 50 mm
NWN2228-60 C06 - zakres obrabianych średnic 22÷28 mm, długość wytaczania 60 mm
NWN2834-60 C06 - zakres obrabianych średnic 28÷34 mm, długość wytaczania 60 mm
2. klucz T7, klucze sześciokątne 4SMS i 6SMS.
Przygotowanie do pracy:
1. głowicę wytaczarską montujemy z jednym z wybranych chwytów stożkowych PAFANA używając
klucza sześciokątnego P-2916.00 (wyposażenie chwytu). Wartość momentu dokręcenia wynosi około 160 Nm
2. do noża wytaczarskiego montujemy płytkę skrawającą PAFANA typu CC.. 0602.. używając klucza T7
3. głowicę uzbrajamy w nóż wytaczarski o zakresie obrabianych średnic zgodnym z naszym zadaniem obróbkowym.
Nóż blokujemy wkrętem znajdującym się po przeciwnej, niż śruba regulacyjna, stronie głowicy (rys.- poz.C).
Używamy klucza sześciokątnego 6SMS.

Sposób uzyskiwania wymaganej średnicy otworu obrabianego.
Ze względu na zróżnicowane warunki pracy głowic wytaczarskich zaleca się dwuetapowe dochodzenie do żądanej średnicy
otworu obrabianego.
Etap 1
- nastawienie głowicy na średnicę mniejszą od wymaganej (o około 0.5 mm), - obróbka otworu,
- pomiar uzyskanej średnicy i ustalenie dokładnej wartości pozostałego naddatku.
Etap 2
- zwiększenie średnicy obrabianej, o wartość pozostałego naddatku, za pomocą skali na śrubie regulacyjnej, - obróbka otworu.
Zwiększanie średnicy obrabianej :
- upewnić się czy skala regulacyjna nie zmieniła swojego położenia (np. wskutek mikro drgań w procesie skrawania).
W tym celu obrócić śrubę regulacyjną w prawo do wyczuwalnego oporu,
- odkręcić śrubę blokującą o jeden obrót, - obrócić śrubę regulacyjną w prawo o ustaloną wartość,
- dokręcić śrubę blokującą, - rozpocząć obróbkę.
Zmniejszanie średnicy obrabianej przykładowo o 0.05 mm :
- upewnić się czy skala regulacyjna nie zmieniła swojego położenia (np. wskutek mikro drgań w procesie
skrawania); w tym celu obrócić śrubę regulacyjną w prawo do wyczuwalnego oporu,
- odkręcić śrubę blokującą o jeden obrót, - zapamiętać położenie skali regulacyjnej,
- obrócić śrubę regulacyjną w lewo o jeden pełny obrót,
- obrócić śrubę regulacyjną w prawo do pozycji o 5 działek elementarnych przed zapamiętanym położeniem skali,
- dokręcić śrubę blokującą, - rozpocząć obróbkę.
Zaleca się okresowe smarowanie ruchomych elementów głowicy smarem stałym.

Głowica jest wyposażona w 2 pierścienie wyważające.
Pierścienie są blokowane śrubą (rys.-poz.D).
Pierścienie wyważające są ustawione w pozycji „0” (rys.-poz.E).
W przypadku niekorzystnych warunków pracy,
tzn. niedostatecznej sztywności układu
„Obrabiarka - Uchwyt – Przedmiot – Narzędzie”,
konieczne jest wyważenie dynamiczne kompletu
(głowica wytaczarska, chwyt stożkowy, nóż wytaczarski).
Wyważenie narzędzia należy przeprowadzić w stanie gotowym
do pracy na urządzeniu do wyważania dynamicznego .
PFN PAFANA S.A. świadczy usługi w zakresie wyważania
dynamicznego narzędzi obrotowych.
Rysunek 1.
Środek masy pierścieni wyważających - Rysunek 1.
