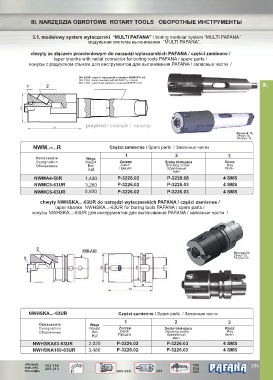

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

3.1. modułowy system wytaczarski “MULTI PAFANA” / boring modular system “MULTI PAFANA “
модульная система вытачивания “MULTI PAFANA”.

chwyty ze złączem promieniowym do narzędzi wytaczarskich PAFANA / części zamienne /
taper shanks with radial connector for boring tools PAFANA / spare parts /
конусы с радиусном стыком для инструментов для вытачивания PAFANA / запасные части /

DIN 228-B - trzpień wytaczarski z chwytem MORSE’A 5-C
DIN 228-B -boring mandrels with MORSE’A 5-C shank
DIN 228-B - расточная оправка с конусом MORSE’A 5-C
1 2 III.

63

przykład / example / пример
120
Rysunek 19.
Design 19.
Рисунок 19.
NWM..-...R Części zamienne / Spare parts / Запасные части

1 2 3
Oznaczenie Waga
Designation Weight Zaczep Śruba blokująca Klucz
Обозначение Вес Catch Blocking screw Key
[kg] Прицеп Крепёжный Ключ
винт
NWMA4-50R 1,420 P-3226.02 P-3228.08 4 SMS
NWMC5-63UR 3,260 P-3226.02 P-3226.03 4 SMS
NWMC6-63UR 5,920 P-3226.02 P-3226.03 4 SMS

chwyty NWHSKA...-63UR do narzędzi wytaczarskich PAFANA / części zamienne /
taper shanks NWHSKA...-63UR for boring tools PAFANA / spare parts /
конусы NWHSKA...-63UR для инструментов для вытачивания PAFANA / запасные части /

2
Rysunek 20.
Design 20.
1 Рисунок 20.

NWHSKA...-63UR Części zamienne / Spare parts / Запасные части
1 2 3
Oznaczenie Waga
Designation Weight Zaczep Śruba blokująca Klucz
Обозначение Вес Catch Blocking screw Key
[kg] Прицеп Крепёжный Ключ
винт
NWHSKA63-63UR 2,020 P-3226.02 P-3226.03 4 SMS
NWHSKA100-63UR 3,480 P-3226.02 P-3226.03 4 SMS
