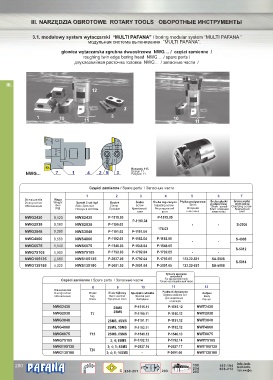

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

3.1. modułowy system wytaczarski “MULTI PAFANA” / boring modular system “MULTI PAFANA “
модульная система вытачивания “MULTI PAFANA”.
głowica wytaczarska zgrubna dwuostrzowa NWG.... / części zamienne /
roughing twin edge boring head NWG.... / spare parts /
двухлезвийная расточна головка NWG.... / запасные части /

III.
12

2

1 10 3 10
11 11

Rysunek 115.
NWG... 7 1 4 2 5 3 Design 11.
Рисунок 11.

Części zamienne / Spare parts / Запасные части
1 2 3 4 5 6 7
Oznaczenie Waga Śruba płytki
Designation Weight Suwak 2 szt./kpl Docisk Śruba Śruba regulacyna Płytka podporowa Śruba płytki wymiennej
podporowej
Обозначение Вес Slide 2pcs./set Clamp Screw Adjusting screw Shim Shim screw Clamping screw
[kg] Ползун 2 Шт./Ком. Прихват Крепёжный Регулирующий Опорная Болт опорной Крепёжный
винт винт пластина пластины
винт
NWG2430 0,120 NWS2430 P-1515.03 P-1515.05
P-1190.04
NWG2938 0,180 NWS2938 P-1190.03 - - S-2506
174.03
NWG3848 0,380 NWS3848 P-1191.03 P-1191.04
NWG4860 0,560 NWS4860 P-1192.03 P-1192.04 P-1192.05 S-4008
- -
NWG6075 1,140 NWS6075 P-1548.03 P-1548.04 P-1548.05
S-5012
NWG75105 1,900 NWS75105 P-1792.03 P-1792.04 P-1792.05 - -
NWG105135 2,680 NWS105135 P-2627.03 P-1792.04 P-1792.05 123.22-621 SA-5008
S-5014
NWG135180 4,320 NWS135180 P-3091.03 P-3091.04 P-3091.05 123.22-621 SA-5008
Tylko na specjalne
zmówienie
For special order only
Części zamienne / Spare parts / Запасные части Только на специальный заказ
8 9 10 11 12
Oznaczenie
Designation Klucz Klucz fajkowy Specjalna wkadka Podkładki dystansowe Korpus
Обозначение Key Bent spanner Special pad Distance washers Set Body
Ключ Торцовый ключ Вкладыш Дистанционные Корпус
подкладки
NWG2430 2SMS P-1515.11 P-1515.12 NWT2430
3SMS
NWG2938 T7 P-1190.11 P-1190.12 NWT2938
NWG3848 2SMS, 4SMS P-1191.11 P-1191.12 NWT3848
NWG4860 2SMS, 5SMS P-1192.11 P-1192.12 NWT4860
NWG6075 T15 2SMS, 6SMS P-1548.12 P-1548.13 NWT6075
NWG75105 3; 4; 8SMS P-1792.13 P-1792.14 NWT75105
NWG105135 3; 4; 5; 8SMS P-2627.16 P-2627.17 NWT105135
T20
NWG135180 3; 4; 5; 10SMS - P-3091.06 NWT135180
