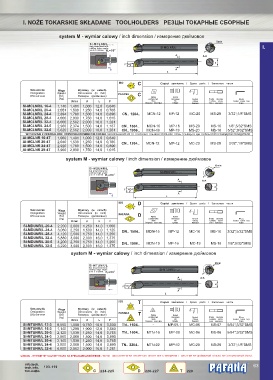

P. 65
I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ
system M - wymiar calowy / inch dimension / измерение дюймовое
Dmin
SI-MCLNR/L-..-.
kąt przystawienia: I.
cutting edge angle : o
угол в плание: K =95
r
A A-A
d
F 95 O
A
K=90 0
L
ISO C Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовые) C
Płytka
Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
Dmin d L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
SI-MCLNR/L 16-4 1,140 1,401 1,000 12,0 0,640
SI-MCLNR/L 20-4 2,051 1,530 1,250 14,0 0,765
SI-MCLNR/L 24-4 2,894 1,780 1,500 14,0 0,890 CN.. 1204.. MCN-12 MP-12 MC-20 MS-20 3/32";1/8"SMS
SI-MCLNR/L 28-4 4,000 2,030 1,750 14,0 1,015
SI-MCLNR/L 32-4 6,000 2,562 2,000 16,0 1,281
SI-MCLNR/L 24-5 2,960 2,374 1,500 14,0 1,187 CN.. 1604.. MCN-16 MP-16 MS-20 MS-16 1/8";5/32 SMS"
SI-MCLNR/L 32-6 5,620 2,562 2,000 18,0 1,281 CN.. 1906.. MCN-19 MP-19 MS-20 MS-16 5/32”;9/32" SMS
WYTACZAKI Z CENTRALNYM DOPROWADZENIEM CHŁODZIWA / BORING BARS WITH THROUGH THE-BAR COOLANT HOLE / РЕЗЦЫ С ЦЕНТРАЛЬНОЙ ПРОВОДКОЙ ОХЛАДИТЕЛЯ
AI-MCLNR 16-4T 1,060 1,401 1,000 12,0 0,640
AI-MCLNR 20-4T 2,040 1,530 1,250 14,0 0,765 CN.. 1204.. MCN-12 MP-12 MC-20 MS-20 3/32";1/8"SMS
AI-MCLNR 24-4T 2,920 1,780 1,500 14,0 0,890
AI-MCLNR 28-4T 3,960 2,030 1,750 14,0 1,015
system M - wymiar calowy / inch dimension / измерение дюймовое
Dmin
SI-MDUNR/L
kąt przystawienia:
cutting edge angle : o
угол в плание: K =93
r
A
A-A
d
F 93 O
A
L
ISO D Części zamienne / Spare parts / Запасные части
55 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовые) D Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
Dmin d L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
SI-MDUNR/L-20-4 2,200 2,000 1,250 14,0 1,000
SI-MDUNR/L-24-4 3,060 2,250 1,500 14,0 1,125 DN.. 1504.. MDN-15 MP-12 MC-16 MS-16 3/32";5/32 SMS"
SI-MDUNR/L-28-4 4,120 2,500 1,750 14,0 1,250
SI-MDUNR/L 32-4 5,880 3,000 2,000 16,0 1,375
SI-MDUNR/L 28-5 4,200 2,750 1,750 14,0 1,250 DN.. 1906.. MDN-19 MP-16 MC-19 MS-16 1/8 ;5/32 SMS" "
SI-MDUNR/L 32-5 6,220 3,000 2,000 16,0 1,375
system M - wymiar calowy / inch dimension / измерение дюймовое
Dmin
SI-MTUNR/L
kąt przystawienia:
cutting edge angle :
угол в плание: K =93 o
r
A A-A
d
o
F 93
A
L
ISO T Części zamienne / Spare parts / Запасные части
60 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовые) T Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
Dmin d L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
SI-MTUNR/L 12-3 0,550 1,000 0,750 10,0 0,500 TN.. 1604.. - MP-09.1 MC-06 MS-07 5/64";3/32 SMS"
SI-MTUNR/L 16-3 1,140 1,280 1,000 12,0 0,640
SI-MTUNR/L 20-3 2,120 1,530 1,250 14,0 0,765 TN.. 1604.. MTN-16 MP-09 MC-06 MS-06 5/64";3/32"SMS
SI-MTUNR/L 24-3 2,060 2,060 1,500 14,0 0,890
SI-MTUNR/L 20-4 2,140 1,530 1,250 14,0 0,765
SI-MTUNR/L 24-4 3,000 2,060 1,500 14,0 0,890 TN.. 2204.. MTN-22 MP-12 MC-20 MS-20 3/32";1/8 SMS"
SI-MTUNR/L 32-4 6,000 2,562 2,000 16,0 1,281
UWAGA! - SYSTEM “M” CALOWY TYLKO NA SPECJALNE ZAMÓWIENIE / NOTE! - INCH SYSTEM “M” ON SPECIAL ORDER ONLY / ВНИМАНИЕ! - СИСТЕМА “M” ДЮЙМОВОЙ ТОЛЬКО НА СПЕЦИАЛЬНЫЙ ЗАКАЗ.
info.tech. ® 63
tech.info. 103-119
тех.инфо. C 224-225 D 226-227 T 229
