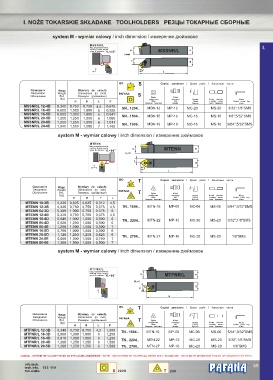

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system M - wymiar calowy / inch dimension / измерение дюймовое

MSSNR/L
kąt przystawienia: I.
cutting edge angle : H
угол в плание: K =45 o H 1 MSSNR/L
r
H1=H
F
B
45 o
45 O
L
ISO S Części zamienne / Spare parts / Запасные части
90 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовые) S Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MSSNR/L 12-4B 0,340 0,750 0,750 4,5 0,675 MSN-12 MP-12 MC-20 MS-20 3/32";1/8”SMS
MSSNR/L 16-4D 0,800 1,000 1,000 6 0,925 SN.. 1204..
MSSNR/L 16-5D 0,800 1,000 1,000 6 0,847 SN.. 1504.. MSN-15 MP-16 MC-16 MS-16 1/8";5/32”SMS
MSSNR/L 20-5D 1,200 1,250 1,250 6 1,090
MSSNR/L 20-6D 1,200 1,250 1,250 6 1,011 MSN-19 MS-16 9/64”;5/32"SMS
MSSNR/L 24-6E 1,940 1,500 1,500 7 1,492 SN.. 1906.. MP-19 MC-16
system M - wymiar calowy / inch dimension / измерение дюймовое
MTENN
kąt przystawienia:
cutting edge angle : H 1 MTENN H
угол в плание: K =60 O
r
H =H
1
F
60 o B
60 O
L
ISO T Części zamienne / Spare parts / Запасные части
60 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch)
Обозначене Вес Размеры (дюймовые) PAFANA T Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B F L Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MTENN 10-3B 0,220 0,625 0,625 0,312 4,5
MTENN 12-3B 0,320 0,750 0,750 0,375 4,5 TN.. 1604.. MTN-16 MP-09 MC-06 MS-06 5/64";3/32”SMS
MTENN 64-3D 0,380 1.000 0.750 0.375 6
MTENN 12-4B 0,320 0,750 0,750 0,375 4,5
MTENN 16-4D 0,840 1,000 1,000 0,500 6 TN.. 2204.. MTN-22 MP-12 MC-20 MS-20 3/32";1/8”SMS
MTENN 85-4D 0,920 1,250 1,000 0,500 6
MTENN 86-4E 1,280 1,500 1,000 0,500 7
MTENN 16-5D 0,760 1,000 1,000 0,500 6
MTENN 20-5D 1,120 1,250 1,250 0,625 6 TN.. 2706.. MTN-27 MP-16 MC-20 MS-20 1/8”SMS
MTENN 24-5E 0,000 1,500 1,500 0,750 7
MTENN 86-5E 1,300 1,500 1,000 0,500 7
system M - wymiar calowy / inch dimension / измерение дюймовое

MTFNR/L
kąt przystawienia:
cutting edge angle : H 1
угол в плание: K =90 o MTFNR/L H
r
H =H
1
90 o O
90 B
F
L
ISO T Części zamienne / Spare parts / Запасные части
60 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовы е) T Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MTFNR/L 12-3B 0,340 0,750 0,750 4,5 1,000 TN.. 1604.. MTN-16 MP-09 MC-06 MS-06 5/64";3/32”SMS
MTFNR/L 16-3D 0,800 1,000 1,000 6 1,250
MTFNR/L 16-4D 0,810 1,000 1,000 6 1,250 TN.. 2204.. MTN-22 MP-12 MC-20 MS-20 3/32";1/8”SMS
MTFNR/L 20-4D 1,260 1,250 1,250 6 1,500
MTFNR/L 20-5D 1,280 1,250 1,250 6 1,500 TN.. 2706.. MTN-27 MP-16 MC-20 MS-20 1/8”SMS
UWAGA! - SYSTEM “M” CALOWY TYLKO NA SPECJALNE ZAMÓWIENIE / NOTE! - INCH SYSTEM “M” ON SPECIAL ORDER ONLY / ВНИМАНИЕ! - СИСТЕМА “M” ДЮЙМОВОЙ ТОЛЬКО НА СПЕЦИАЛЬНЫЙ ЗАКАЗ.
info.tech. ® 59
tech.info. 103-119
тех.инфо. S 2228 T 229
