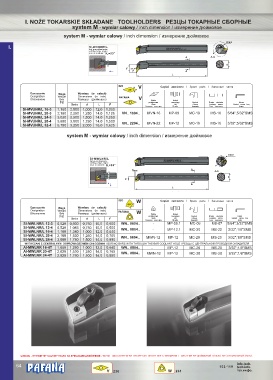

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ
system M - wymiar calowy / inch dimension / измерение дюймовое
system M - wymiar calowy / inch dimension / измерение дюймовое
Dmin
I. SI-MVUNR/L
kąt przystawienia:
cutting edge angle :
угол в плание: K =93 o
r
A A-A
d
F 93 o
A
L
ISO V Części zamienne / Spare parts / Запасные части
35 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовые) V Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
Dmin d L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
SI-MVUNR/L 16-3 1,160 2,000 1,000 12,0 1,000
SI-MVUNR/L 20-3 2,180 2,250 1,250 14,0 1,125 VN.. 1604.. MVN-16 MP-09 MC-19 MS-16 5/64";5/32 SMS"
SI-MVUNR/L 24-3 3,020 2,500 1,500 14,0 1,250
SI-MVUNR/L 28-4 3,880 3,000 1,750 14,0 1,500 VN.. 2204.. MVN-22 MP-12 MC-19 MS-16 3/32";5/32 SMS"
SI-MVUNR/L 32-4 5,780 3,250 2,000 16,0 1,625
system M - wymiar calowy / inch dimension / измерение дюймовое

Dmin
SI-MWLNR/L
kąt przystawienia:
cutting edge angle: o
угол в плание: K =95
r
5 o A
A-A
d
F
A
L
ISO W Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch)
Обозначене Вес Размеры (дюймовые) PAFANA W Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
Dmin d L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
SI-MWLNR/L 12-3 0,520 0,930 0,750 10,0 0,500 WN.. 0604.. - MP-09.1 MC-06 MS-07 5/64";3/32 SMS"
SI-MWLNR/L 12-4 0.520 1.083 0,750 10,0 0,500 WN.. 0804.. - MP-12.1 MC-20 MS-22 3/32";1/8 SMS"
SI-MWLNR/L 16-4 1,100 1,280 1,000 12,0 0,640
SI-MWLNR/L 20-4 2,100 1,530 1,250 14,0 0,765 WN.. 0804.. MWN-12 MP-12 MC-20 MS-20 3/32";1/8 SMS"
SI-MWLNR/L 24-4 3,000 1,780 1,500 14,0 0,890
WYTACZAKI Z CENTRALNYM DOPROWADZENIEM CHŁODZIWA / BORING BARS WITH THROUGH THE-BAR COOLANT HOLE / РЕЗЦЫ С ЦЕНТРАЛЬНОЙ ПРОВОДКОЙ ОХЛАДИТЕЛЯ
AI-MWLNR 16-4T 1,080 1,280 1,000 12,0 0,640 WN.. 0804.. - MP-12 MC-20 MS-20 3/32";1/8"SMS
AI-MWLNR 20-4T 2,020 1,530 1,250 14,0 0,765 WN.. 0804.. MWN-12 MP-12 MC-20 MS-20 3/32";1/8"SMS
AI-MWLNR 24-4T 2,920 1,780 1,500 14,0 0,890

UWAGA! - SYSTEM “M” CALOWY TYLKO NA SPECJALNE ZAMÓWIENIE / NOTE! - INCH SYSTEM “M” ON SPECIAL ORDER ONLY / ВНИМАНИЕ! - СИСТЕМА “M” ДЮЙМОВОЙ ТОЛЬКО НА СПЕЦИАЛЬНЫЙ ЗАКАЗ.
® info.tech.
64 103-119 tech.info.
V 230 W 231 тех.инфо.
