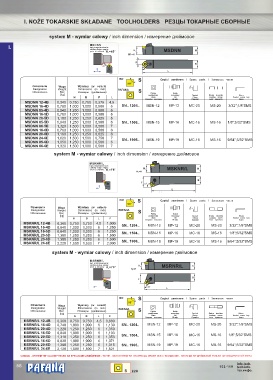

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system M - wymiar calowy / inch dimension / измерение дюймовое

MSDNN
I. I. kąt przystawienia:
cutting edge angle : MSDNN H
угол в плание: K =45 o H 1
r
H1=H
F
B
45 o O
45
L
ISO S Części zamienne / Spare parts / Запасные части
90 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовые) S Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B F L Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MSDNN 12-4B 0,340 0,750 0,750 0,375 4,5
MSDNN 16-4D 0,760 1,000 1,000 0,500 6 SN.. 1204.. MSN-12 MP-12 MC-20 MS-20 3/32";1/8”SMS
MSDNN 85-4D 0,940 1,250 1,000 0,500 6
MSDNN 16-5D 0,760 1,000 1,000 0,500 6
MSDNN 20-5D 1,180 1,250 1,250 0,625 6
MSDNN 85-5D 0,940 1,250 1,000 0,500 6 SN.. 1506.. MSN-15 MP-16 MC-16 MS-16 1/8";5/32”SMS
MSDNN 86-5E 1,320 1,500 1,000 0,500 7
MSDNN 16-6D 0,760 1,000 1,000 0,500 6
MSDNN 20-6D 1,160 1,250 1,250 0,625 6
MSDNN 24-6E 1,620 1,500 1,500 0,750 7 SN.. 1906.. MSN-19 MP-19 MC-16 MS-16 9/64”;5/32"SMS
MSDNN 85-6D 1,050 1,250 1,000 0,500 6
MSDNN 86-6E 1,320 1,500 1,000 0,500 7
system M - wymiar calowy / inch dimension / измерение дюймовое
MSKNR/L
kąt przystawienia:
cutting edge angle : o H 1 MSKNR/L H
угол в плание: K =75
r
H =H
1
B
F O
75
L
ISO S Części zamienne / Spare parts / Запасные части
90 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовые) S Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MSKNR/L 12-4B 0,360 0,750 0,750 4,5 1,000
MSKNR/L 16-4D 0,840 1,000 1,000 6 1,250 SN.. 1204.. MSN-12 MP-12 MC-20 MS-20 3/32";1/8”SMS
MSKNR/L 16-5D 0,840 1,000 1,000 6 1,250 SN.. 1504.. MSN-15 MP-16 MC-16 MS-16 1/8";5/32”SMS
MSKNR/L 20-5D 1,300 1,250 1,250 6 1,500
MSKNR/L 20-6D 1,300 1,250 1,250 6 1,500 SN.. 1906..
MSKNR/L 24-6E 2,220 1,500 1,500 7 2,000 MSN-19 MP-19 MC-16 MS-16 9/64”;5/32"SMS
system M - wymiar calowy / inch dimension / измерение дюймовое
MSRNR/L
kąt przystawienia:
cutting edge angle : o H 1 MSRNR/L H
угол в плание: K =75
r H =H
1
B
F
75 O
L
ISO S Części zamienne / Spare parts / Запасные части
90 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовые) S Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MSRNR/L 12-4B 0,360 0,750 0,750 4,5 0,880
MSRNR/L 16-4D 0,740 1,000 1,000 6 1,130 SN.. 1204.. MSN-12 MP-12 MC-20 MS-20 3/32";1/8”SMS
MSRNR/L 20-4D 1,220 1,250 1,250 6 1,350
MSRNR/L 16-5D 0,840 1,000 1,000 6 1,103 MSN-15 MP-16 MC-16 MS-16 1/8";5/32”SMS
MSRNR/L 20-5D 1,310 1,250 1,250 6 1,353 SN.. 1504..
MSRNR/L 16-6D 0,820 1,000 1,000 6 1,071
MSRNR/L 20-6D 1,260 1,250 1,250 6 1,315 SN.. 1906.. MSN-19 MP-19 MC-16 MS-16 9/64”;5/32"SMS
MSRNR/L 24-6E 2,120 1,500 1,500 7 1,821
UWAGA! - SYSTEM “M” CALOWY TYLKO NA SPECJALNE ZAMÓWIENIE / NOTE! - INCH SYSTEM “M” ON SPECIAL ORDER ONLY / ВНИМАНИЕ! - СИСТЕМА “M” ДЮЙМОВОЙ ТОЛЬКО НА СПЕЦИАЛЬНЫЙ ЗАКАЗ.
® info.tech.
58 103-119 tech.info.
S 228 тех.инфо.
