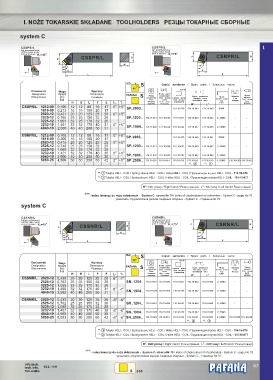

P. 69
I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ
system C
CSSPR/L CSRPR/L I.
kąt przystawienia: kąt przystawienia:
cutting edge angle : cutting edge angle : o
угол в плание: K =45 o угол в плание: K =75
r
r B F CSRPR/L B
F CSSPR/L
H O
45 O 75
E E
L L
ISO
S Części zamienne / Spare parts / Запасные части
90 o
Oznaczenie Waga Wymiary ***
Designation Weight Dimensions PAFANA Śruba płytki
Śruba
Płytka
podporowej
Обозначене Вес Размеры S podporowa Shim locking Łamacz wióra Śruba zaciskowa Klucz Wkładka wkładki
Pad
Clamping screw
[kg] Shim screw Chip breaker Крепёжный винт Socket screw Вкладка Pad screw
key
Болт
Опорная
H B L F E s o пластина Болт опор. Стружколом R* L* Ключ вкладки
Пластины
CSSPR/L 1212-09 0,105 12 12 80 16 17 0 O +5 O SP..0903..
1616-09 0,213 16 16 100 20 17 - - 110.16-630 174.16-641 174.16-640 3SMS - -
2020-12 0,431 20 20 125 25 26 0 O +5 O
2525-12 0,765 25 25 150 32 26 SP..1203.. 174.11-621 174.10-650 110.16-631 174.16-643 174.16-642 2; 4SMS - -
3225-12 1,091 32 25 170 32 26
3232-19 1,461 32 32 170 40 31 0 O +5 O
4040-19 2,550 40 40 200 50 31 SP..1904.. 174.11-628 174.10-650 110.16-632 174.16-647 174.16-646 2; 5SMS - -
CSRPR/L 1212-09 0,102 12 12 80 16 17 0 O +5 O
1616-09 0,205 16 16 100 20 17 SP..0903.. - - 110.16-630 174.16-640 174.16-641 3SMS - -
2020-12 0,415 20 20 125 25 25 0 O +5 O
2525-12 0,748 25 25 150 32 25 SP..1203.. 174.11-621 174.10-650 110.16-631 174.16-643 174.16-642 2; 4SMS - -
3225-12 1,068 32 25 170 32 25
3232-19 1,421 32 32 170 40 30 0 O +5 O
4040-19 2,500 40 40 200 50 30 SP..1904.. 174.11-628 174.10-650 110.16-632 174.16-647 174.16-646 2; 5SMS - -
5050-25 4,899 50 50 250 60 42 0 O +5 O SP..2506.. 174.11-629 110.16-651 110.16-633 174.16-651 174.16-650 4; 6SMS 110.16-690 110.16-652
**- 2 **- 1
**- 1 Tulejka HELI - COIL / S pring s leeve HELI - COIL / H lse HELI - COIL / ü Пружинящая втулка HELI - COIL - 110-16-676
**- 2 Tulejka HELI - C OIL / Spring sleeve HELI - COIL / H lse HELI - COIL / ü Пружинящая втулка HELI - COIL - 110-16-677
R*- Nóż prawy / Right hand / Резец правый. L*- Nóż lewy / Left hand / Резец левый.
***- index łamaczy do noży składanych - System C - strona Nr 70 / index of chipbreakers for toolholders - System C - page No.70
указателъ стружколомов резцов токарных сборных - System C - страница № 70.
system C
CSSNR/L CSRNR/L
kąt przystawienia: kąt przystawienia:
cutting edge angle : cutting edge angle :
угол в плание: K =45 o угол в плание: K =75 o F CSRNR/L B
r CSSNR/L B r
F
H 75 O
45 O E
E L
L
ISO
S Części zamienne / Spare parts / Запасные части
90 o
Oznaczenie Waga Wymiary ***
Designation Weight Dimensions PAFANA Śruba płytki
podporowej
Płytka
Śruba
Klucz
Обозначене Вес Размеры S podporowa Shim locking Łamacz wióra Śruba zaciskowa Socket screw Wkładka wkładki
Clamping screw
Pad
[kg] Shim screw Chip breaker Крепёжный винт key Вкладка Pad screw
Стружколом
Болт
H B L F E s o Опорная Болт опор. R* L* Ключ в кладки
Пластины
пластина
CSSNR/L 2020-12 0,439 20 20 125 25 26 0 O -7 O
2525-12 0,762 25 25 150 32 26 SN..1204.. 174.10-621 174.10-650 110.16-631 174.16-643 174.16-642 2; 4SMS - -
3225-12 1,095 32 25 170 32 26
3232-19 1,499 32 32 170 40 31 0 O -7 O
4040-19 2,582 40 40 200 50 31 SN..1904.. 174.10-628 174.10-650 110.16-632 174.16-647 174.16-646 2; 5SMS - -
CSRNR/L 2020-12 0,433 20 20 125 25 26 -6 O -6 O
2525-12 0,762 25 25 150 32 26 SN..1204.. 174.10-621 174.10-650 110.16-631 174.16-643 174.16-642 2; 4SMS - -
3225-12 1,088 32 25 170 32 26
3232-19 1,457 32 32 170 40 30 -6 O -6 O
4040-19 2,565 40 40 200 50 30 SN..1904.. 174.10-628 174.10-650 110.16-632 174.16-647 174.16-646 2; 5SMS - -
5050-25 5,053 50 50 250 60 42 -6 O -6 O SN..2506.. 174.10-629 110.16-651 110.16-633 174.16-651 174.16-650 4; 6SMS 110.16-690 110.16-652
**- 2 **- 1
**- 1 Tulejka HELI - COIL / S pring s leeve HELI - COIL / H lse HELI - COIL / ü Пружинящая втулка HELI - COIL - 110-16-676
**- 2 Tulejka HELI - C OIL / Spring sleeve HELI - COIL / H lse HELI - COIL / ü Пружинящая втулка HELI - COIL - 110-16-677
R*- Nóż prawy / Right hand / Резец правый. L*- Nóż lewy / Left hand / Резец левый.
***- index łamaczy do noży składanych - System C - strona Nr 70 / index of chipbreakers for toolholders - System C - page No.70
указателъ стружколомов резцов токарных сборных - System C - страница № 70.
info.tech. ® 67
tech.info. 103-119
тех.инфо. S 256
