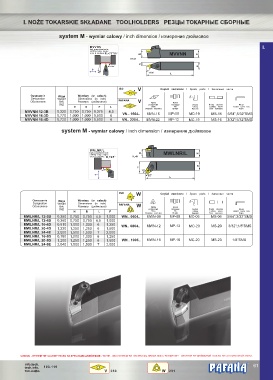

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system M - wymiar calowy / inch dimension / измерение дюймовое

MVVNN I.
kąt przystawienia:
cutting edge angle :
O
угол в плание: K =72 50’
r H1 MVVNN H
H1=H
F
72 O 50’ B
17,5 o 72 O 50 ’
L
ISO V Części zamienne / Spare parts / Запасные части
35 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch)
Обозначене Вес Размеры (дюймовые) PAFANA V
Płytka
Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B F L Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MVVNN 12-3B 0,320 0,750 0,750 0,375 4,5 VN.. 1604.. MVN-16 MP-09 MC-19 MS-16 5/64";5/32”SMS
MVVNN 16-3D 0,770 1,000 1,000 0,500 6
MVVNN 16-4D 0,720 1,000 1,000 0,500 6 VN.. 2204.. MVN-22 MP-12 MC-19 MS-16 3/32";5/32”SMS
system M - wymiar calowy / inch dimension / измерение дюймовое

MWLNR/L
kąt przystawienia: H 1 MWLNR/L H
cutting edge angle :
угол в плание: K =95 o H =H
1
r
B
F
95 o 95 O
95 O
L
ISO W Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch)
Обозначене Вес Размеры (дюймовые) PAFANA W Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MWLNR/L 12-3B 0,350 0,750 0,750 4,5 1,000 WN.. 0604.. MWN-09 MP-09 MC-06 MS-06 5/64";3/32”SMS
MWLNR/L 12-4B 0,360 0,750 0,750 4,5 1,000
MWLNR/L 16-4D 0,810 1,000 1,000 6 1,250 WN.. 0804.. MWN-12 MP-12 MC-20 MS-20 3/32";1/8”SMS
MWLNR/L 20-4D 1,220 1,250 1,250 6 1,500
MWLNR/L 24-4E 2,000 1,500 1,500 7 2,000
MWLNR/L 16-5D 0,780 1,000 1,000 6 1,250
MWLNR/L 20-5D 1,200 1,250 1,250 6 1,500 WN.. 1006.. MWN-16 MP-16 MC-20 MS-20 1/8”SMS
MWLNR/L 24-5E 2,040 1,500 1,500 7 2,000

UWAGA! - SYSTEM “M” CALOWY TYLKO NA SPECJALNE ZAMÓWIENIE / NOTE! - INCH SYSTEM “M” ON SPECIAL ORDER ONLY / ВНИМАНИЕ! - СИСТЕМА “M” ДЮЙМОВОЙ ТОЛЬКО НА СПЕЦИАЛЬНЫЙ ЗАКАЗ.
info.tech. ® 61
tech.info. 103-119
тех.инфо. V 230 W 231
