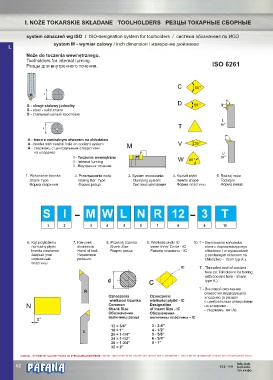

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system oznaczeń wg ISO / ISO-designation system for toolholders / система обозначеня по ИСО
system M - wymiar calowy / inch dimension / измерение дюймовое
I.
Noże do toczenia wewnętrznego.
Toolholders for internal turning.
Резцы для внутренного точения. ISO 6261

C 80 o

d
D o
S - chwyt stalowy jednolity 55
S - steel - solid shank
S - стальный целый хвостовик
L
T 95 O
d

A - trzon z centralnym otworem na chłodziwo
A - holder with central hole on coolant system M V 35 o
A - стерженъ с центральным отверстием
на хлодзиво U
I - Toczenie wewnętrzne W o 93 O
I - Internal turning 80
I - Внутренне точение

S I M W L N R 12 3 T

1 2 3 4 5 6 7 8 9 10

N

o
0

12 = 3/4”
16 = 1”
20 = 1-1/4”
24 = 1-1/2”
28 = 1-3/4”
32 = 2”
UWAGA! - SYSTEM “M” CALOWY TYLKO NA SPECJALNE ZAMÓWIENIE / NOTE! - INCH SYSTEM “M” ON SPECIAL ORDER ONLY / ВНИМАНИЕ! - СИСТЕМА “M” ДЮЙМОВОЙ ТОЛЬКО НА СПЕЦИАЛЬНЫЙ ЗАКАЗ.
® info.tech.
62 103-119 tech.info.
тех.инфо.
