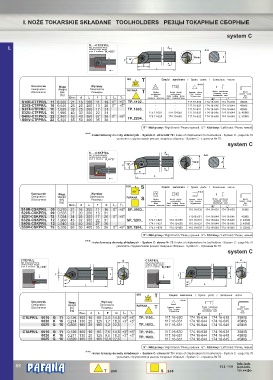

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system C

S...-CTFPR/L
I. kąt przystawienia: A
cutting edge angle :
угол в плание: K =92 o A-A
r
Dmin d
92 O
F
A
E
L
ISO T Części zamienne / Spare parts / Запасные части
60 o
Oznaczenie Waga Wymiary ***
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA T Płytka Śruba płytki Łamacz wióra Śruba zaciskowa Klucz
Clamping screw
[kg] podporowa podporowej Chip breaker Крепёжный винт Socket screw
key
Shim
Dmin d L F E s o Опорная пластина Shim locking screw Стружколом R* L* Ключ
Болт опор.пластины
S16R-CTFPR/L 11 0,266 21 16 200 11 19 0 O +5 O TP..1102.. - - 117.16-630 174.16-639 174.16-638 3SMS
S20S-CTFPR/L 16 0,545 25 20 250 13 26 0 O +5 O - - 117.16-631 174.16-645 174.16-644 4SMS
S25T-CTFPR/L 16 1,025 32 25 300 17 31 TP..1603.. - - 117.16-631 174.16-645 174.16-644 4SMS
S32U-CTFPR/L 16 1,990 43 32 350 22 31 175.11-621 174.10-650 117.16-631 174.16-645 174.16-644 2; 4SMS
S40U-CTFPR/L 22 2,960 53 40 350 27 36 0 O +5 O 175.11-624 174.10-650 117.16-632 174.16-649 174.16-648 2; 5SMS
S50V-CTFPR/L 22 5,320 65 50 400 35 36 TP..2204..

R*- Nóż prawy / Right hand / Резец правый. L*- Nóż lewy / Left hand / Резец левый.

***- index łamaczy do noży składanych - System C - strona Nr 70 / index of chipbreakers for toolholders - System C - page No.70
указателъ стружколомов резцов токарных сборных - System C - страница № 70.
system C
S...-CSKPR/L A
kąt przystawienia: A-A
cutting edge angle :
угол в плание: K =75 o
r
Dmin d
O
F 75
A
E
L
ISO S Części zamienne / Spare parts / Запасные части
90 o
Oznaczenie Waga Wymiary ***
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры S Płytka Śruba płytki Łamacz wióra Śruba zaciskowa Klucz
Clamping screw
podporowej
[kg] podporowa Shim locking screw Chip breaker Крепёжный винт Socket screw
key
Стружколом
Shim
Dmin d L F E s o Опорная пластина Болт опор.пластины R* L* Ключ
S16R-CSKPR/L 09 0,270 21 16 200 11 16 0 O +5 O SP..0903.. - - 110.16-630 174.16-638 174.16-639 3SMS
S20S-CSKPR/L 09 0,535 27 20 250 13 31
S25T-CSKPR/L 12 1,034 34 25 300 17 26 0 O +5 O - - 11016-631 174.16-644 174.16-645 4SMS
S32U-CSKPR/L 12 1,960 43 32 350 22 31 SP..1203.. 174.11-621 174.10-650 110.16-631 174.16-644 174.16-645 2; 4SMS
S40U-CSKPR/L 12 2,940 53 40 350 27 36 174.11-621 174.10-650 110.16-631 174.16-644 174.16-645 2; 4SMS
S50V-CSKPR/L 19 5,356 65 50 400 35 36 0 O +5 O SP..1904.. 174.11-628 174.10-650 110.16-632 174.16-648 174.16-649 2; 5SMS

R*- Nóż prawy / Right hand / Резец правый. L*- Nóż lewy / Left hand / Резец левый.

***- index łamaczy do noży składanych - System C - strona Nr 70 / index of chipbreakers for toolholders - System C - page No.70
указателъ стружколомов резцов токарных сборных - System C - страница № 70.
system C
CTEPR/L d 1 CTAPR/L d 1
kąt przystawienia: kąt przystawienia:
cutting edge angle : o cutting edge angle :
угол в плание: K =60 угол в плание: K =90 o
r r
F d F d
60 O d O d 2
2 90
L L
ISO T Części zamienne / Spare parts / Запасные части
60 o
Oznaczenie Waga Wymiary ***
Designation Weight Dimensions PAFANA
Klucz
Обозначене Вес Размеры T Łamacz wióra Śruba zaciskowa Socket screw
Clamping screw
Chip breaker
[kg] Стружколом Крепёжный винт key
Dmin d L F d1 s o R* L* Ключ
O
CTEPR/L 0016 G 11 0,126 100 16 90 2,4 14,5 +3 +5 O TP..1103.. 117.16-630 174.16-638 174.16-639 3SMS
O
0020 K 16 0,274 130 20 125 1,7 18,0 +3 +5 O 117.16-631 174.16-644 174.16-645 4SMS
0025 Q 16 0,605 185 25 180 4,2 22,5 TP..1603.. 117.16-631 174.16-644 174.16-645 4SMS
O
CTAPR/L 0016 G 11 0,126 100 16 90 7,5 14,5 +3 +5 O TP..1103.. 117.16-630 174.16-638 174.16-639 3SMS
O
0020 K 16 0,271 130 20 125 9,5 18,0 +3 +5 O TP..1603.. 117.16-631 174.16-644 174.16-645 4SMS
0025 Q 16 0,620 185 25 180 12,0 22,5 117.16-631 174.16-644 174.16-645 4SMS
R*- Nóż prawy / Right hand / Резец правый. L*- Nóż lewy / Left hand / Резец левый.
***- index łamaczy do noży składanych - System C - strona Nr 70 / index of chipbreakers for toolholders - System C - page No.70
указателъ стружколомов резцов токарных сборных - System C - страница № 70.
® info.tech.
68 103-119 tech.info.
T 256 S 256 тех.инфо.
