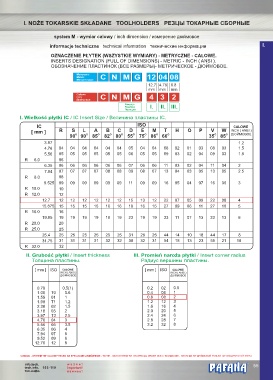

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system M - wymiar calowy / inch dimension / измерение дюймовое

informacje techniczne technical information технические информации I.
OZNACZENIE PŁYTEK (WSZYSTKIE WYMIARY) - METRYCZNE - CALOWE.
INSERTS DESIGNATION (FULL OF DIMENSIONS) - METRIC - INCH ( ANSI ).
ОБОЗНАЧЕНИЕ ПЛАСТИНОК (ВСЕ РАЗМЕРЫ)- МЕТРИЧЕСКОЕ - ДЮЙМОВОЕ.

Metryczne
Metric C N M G 12 04 08
Метри ескоеч
12.7 4.76 0.8
mm mm mm
Calowe
Inch C N M G 4 3 2
Дюймовое
Pozycja
Position I. II. III.
Позиция
I. Wielkość płytki IC / IC Insert Size / Величина пластины IC .
IC ISO CALOWE
INCH ( ANSI )
[ mm ] R S L A B C D E M T H O P V W O ДЮЙМОВОЕ
90 O 90 O 85 O 82 O 80 O 55 O 75 O 86 O 60 O 35 O 85
3.97 1.2
4.76 04 04 04 04 04 04 05 04 04 08 02 01 03 08 03 1.5
5.56 05 05 05 05 05 05 06 05 05 09 03 02 04 09 03 1.8
R 6.0 06
6.35 06 06 06 06 06 06 07 06 06 11 03 02 04 11 04 2
7.94 07 07 07 07 08 08 09 08 07 13 04 03 05 13 05 2.5
R 8.0 08
9.525 09 09 09 09 09 09 11 09 09 16 05 04 07 16 06 3
R 10.0 10
R 12.0 12
12.7 12 12 12 12 12 12 15 13 12 22 07 05 09 22 08 4
15.875 15 15 15 15 16 16 19 16 15 27 09 06 11 27 10 5
R 16.0 16
19.05 19 19 19 19 19 19 23 19 19 33 11 07 13 33 13 6
R 20.0 20
R 25.0 25
25.4 25 25 25 25 25 25 31 26 25 44 14 10 18 44 17 8
31.75 31 31 31 31 32 32 38 32 31 54 18 13 23 55 21 10
R 32.0 32
II. Grubość płytki / Insert thickness III. Promień naroża płytki / Insert corner radius
Толщина пластины. Радиус вершины пластины.
[ mm ] ISO CALOWE [ mm ] ISO CALOWE
INCH ( ANSI ) INCH ( ANSI )
ДЮЙМОВОЕ ДЮЙМОВОЕ

0.79 0.5(1) 0.2 02 0.5
1.00 T0 0.6 0.4 04 1
1.59 01 1 0.8 08 2
1.98 T1 1.2 1.2 12 3
2.38 02 1.5 1.6 16 4
3.18 03 2 2.0 20 5
3.97 T3 2.5 2.4 24 6
4.76 04 3 2.8 28 7
5.56 05 3.5 3.2 32 8
6.35 06 4
7.94 07 5
9.52 09 6
12.70 12 8

UWAGA! - SYSTEM “M” CALOWY TYLKO NA SPECJALNE ZAMÓWIENIE / NOTE! - INCH SYSTEM “M” ON SPECIAL ORDER ONLY / ВНИМАНИЕ! - СИСТЕМА “M” ДЮЙМОВОЙ ТОЛЬКО НА СПЕЦИАЛЬНЫЙ ЗАКАЗ.
