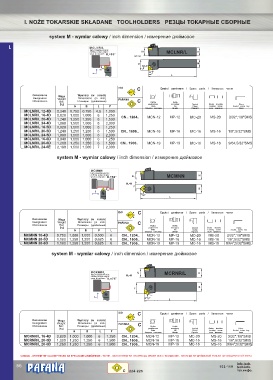

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system M - wymiar calowy / inch dimension / измерение дюймовое

I. I. MCLNR/L
kąt przystawienia:
cutting edge angle : o H1 MCLNR/L H
угол в плание: K =95
r H1=H
F B
95 O
95 o
95 O
L
ISO C Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовые) C Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MCLNR/L 12-4B 0,340 0,750 0,750 4,5 1,000
MCLNR/L 16-4D 0,820 1,000 1,000 6 1,250 CN.. 1204.. MCN-12 MP-12 3/32";1/8"SMS
MCLNR/L 20-4D 1,240 1,250 1,250 6 1,500 MC-20 MS-20
MCLNR/L 24-4D 1,860 1,500 1,500 6 2,000
MCLNR/L 16-5D 0,820 1,000 1,000 6 1,250
MCLNR/L 20-5D 1,240 1,250 1,250 6 1,500 CN.. 1606.. MCN-16 MP-16 MC-16 MS-16 1/8";5/32”SMS
MCLNR/L 24-5D 1,880 1,500 1,500 6 2,000
MCLNR/L 16-6D 0,940 1,000 1,000 6 1,250
MCLNR/L 20-6D 1,260 1,250 1,250 6 1,500 CN.. 1906.. MCN-19 MP-19 MC-16 MS-16 9/64;5/32"SMS
MCLNR/L 24-6E 2,180 1,500 1,500 7 2,000
system M - wymiar calowy / inch dimension / измерение дюймовое

MCMNN
kąt przystawienia:
cutting edge angle : o MCMNN H
угол в плание: K =50 H 1
r
H =H
1
F
B
50 o
50 O
L
ISO C Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA C
Обозначене Вес Размеры (дюймовые) Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B F L Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MCMNN 16-4D 0,750 1,000 1,000 0,500 6 CN.. 1204.. MCN-12 MP-12 MC-20 MS-20 3/32";1/8"SMS
MCMNN 20-5D 1,160 1,250 1,250 0,625 6 CN.. 1606.. MCN-16 MP-16 MC-16 MS-16 1/8”;5/32”SMS
MCMNN 20-6D 1,180 1,250 1,250 0,625 6 CN.. 1906.. MCN-19 MP-19 MC-16 MS-16 9/64”;5/32”SMS
system M - wymiar calowy / inch dimension / измерение дюймовое

MCRNR/L H 1 MCRNR/L H
kąt przystawienia: H =H
cutting edge angle : o 1
угол в плание: K =75
r
B
F
O
75 L

ISO C Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary (w calach)
Designation Weight Dimensions (in inch) PAFANA
Обозначене Вес Размеры (дюймовые) C Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
H B L F Shim Pin Clamp Locking screw Socket screw key
Опорная пластина Штифт Прихват Болт прихвата Ключ
MCRNR/L 16-4D 0,820 1,000 1,000 6 1,250 CN.. 1204.. MCN-12 MP-12 MC-20 MS-20 3/32";1/8"SMS
MCRNR/L 20-5D 1,320 1,250 1,250 6 1,500 CN.. 1606.. MCN-16 MP-16 MC-16 MS-16 1/8";5/32”SMS
MCRNR/L 20-6D 1,250 1,250 1,250 6 1,500 CN.. 1906.. MCN-19 MP-19 MC-16 MS-16 9/64”;5/32"SMS
UWAGA! - SYSTEM “M” CALOWY TYLKO NA SPECJALNE ZAMÓWIENIE / NOTE! - INCH SYSTEM “M” ON SPECIAL ORDER ONLY / ВНИМАНИЕ! - СИСТЕМА “M” ДЮЙМОВОЙ ТОЛЬКО НА СПЕЦИАЛЬНЫЙ ЗАКАЗ.
