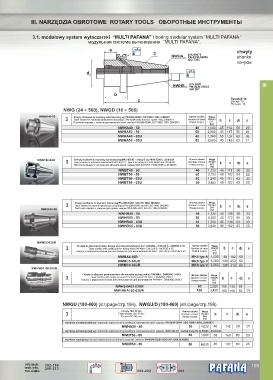

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

3.1. modułowy system wytaczarski “MULTI PAFANA” / boring modular system “MULTI PAFANA “
модульная система вытачивания “MULTI PAFANA”.
e chwyty
3 DIN 69871
NWHA... PN-92/M-55085 shanks
ISO 7388
конусы

d 2
DIN 2080 III.
NWHR... PN-92/M-55081
ISO 297
b
c Rysunek 10.
Design 10.
Рисунок 10.
NWG (24 ÷ 560), NWGD (10 ÷ 560)
NWHA40-50 Chwyty stożkowe do wymiany automatycznej wg PN-92/M-55085 i ISO 7388/1:1983, DIN69871 Numer stożka Waga
3 Taper shanks for automatic replacement according to PN-92/M-55085 and ISO 7388/1:1983, DIN69871 Number of cone Weight b c d2 e
Расточная оправка с конусом для автоматической замены PN-92/M-55085, ISO 7388/1:1983, DIN69871 Номер конуса Вес
[kg]
NWHA40 - 50 40 1,040 45 114 50 26
NWHA50 - 50 50 2,800 45 147 50 26
NWHA40 - 63U 40 1,340 55 124 63 36
NWHA50 - 63U 50 2,900 40 142 63 21

NWBT40-63U Chwyty stożkowe do wymiany automatycznej MAS 403 BT - rodzaj B wg PN-M-55085 i JIS B6339 Numer stożka Waga
3 Taper shanks for automatic replacement MAS 403 BT - type B according to PN-M-55085 and JIS B6339 Number of cone Weight b c d2 e
Расточная оправка с конусом для автоматической замены MAS 403 BT B PN-M-55085 и JIS B6339 Номер конуса Вес
[kg]
NWBT40 - 50 40 1,120 45 111 50 20
NWBT 50 - 50 50 3,720 60 162 50 22
NWBT 40 - 63U 40 1,240 45 111 63 33
NWBT 50 - 63U 50 3,880 60 162 63 20

Chwyty stożkowe do wymiany ręcznej wg PN-92/M-55081 i ISO 297:1988, DIN2080 Numer stożka Waga
3 Taper shanks for manual replacement according to PN-92/M-55081 and ISO 297:1988, DIN2080 Number of cone Weight b c d2 e
NWHR40-50 Расточная оправка с конусом для ручной замены PN-92/M-55081, ISO 297:1988, DIN2080 Номер конуса Вес
[kg]
NWHR40 - 50 40 1,330 45 139 50 33
NWHR50 - 50 50 3,300 45 172 50 30
NWHR40 - 63U 40 1,360 45 138 63 33
NWHR50 - 63U 50 2,920 35 162 63 20

NWMC6-63UR
Numer stożka
Waga
3 Chwyty ze złączem promieniowym do narzędzi wytaczarskich PAFANA - DIN 228 B - MORSE’A 5C Number of cone Weight b c d2 e
Taper shanks with radial joint for boring tools PAFANA - DIN 228 B - MORSE’A 5C
Конусы с радиусном стыком для инструментов для вытачивания PAFANA - DIN 228 B - MORSE’A 5C Номер конуса Вес
[kg]
NWMA4-50R MK4 typ A 1,420 80 182 50 -
NWMC5-63UR MK5 typ C 3,260 100 250 63 -
NWMC6-63UR MK6 typ C 5,860 100 310 63 -
NWHSKA100-63UR
Chwyty ze złączem promieniowym do narzędzi wytaczarskich PAFANA - DIN69893 (HSK) Numer stożka Waga
3 Конусы с радиусном стыком для инструментов для вытачивания PAFANA - DIN69893 (HSK) Number of cone Weight b c d2 e
Taper shanks with radial connector for boring tools PAFANA - DIN69893 (HSK)
Вес
Номер конуса
[kg]
NWHSKA63-63UR 63 2,020 100 130 63 -
NWHSKA100-63UR 100 3,480 100 150 63 71
NWGU (180-460) (str./page/стр .194), NWGU/D (180 -460) (str./page/стр.198)
Chwyty ISO 50 do: Numer stożka Waga
3 Taper shanks ISO 50 for: Number of cone Weight b c d2 e
Конусы ISO 50 для: Номер конуса Вес
[kg]
wymiany automatycznej wg / automatic replacement according to / автоматической замены: PN-92/M-55085 i ISO 7388/1:1983, DIN69871
NWHA50 - 80 50 4,020 40 142 80 21
wymiany automatycznej wg / automatic replacement according to / автоматической замены: MAS 403 BT - rodzaj B wg PN-M-55085 i JIS B6339
NWBT50 - 80 50 3,960 58 160 80 20
wymiany ręcznej wg / manual replacement according to / ручной замены: PN-92/M-55081 i ISO 297:1988, DIN2080
NWHR50 - 80 50 4,020 40 167 80 25

info.tech. 182-184 ® 199
tech.info. 206-213
тех.инфо. 200-202 203
