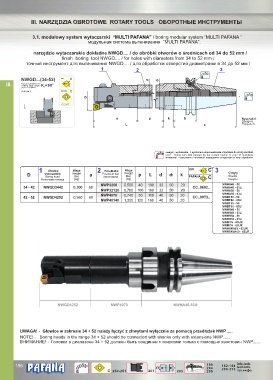

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

3.1. modułowy system wytaczarski “MULTI PAFANA” / boring modular system “MULTI PAFANA “
модульная система вытачивания “MULTI PAFANA”.

narzędzie wytaczarskie dokładne NWGD.... / do obróbki otworów o średnicach od 34 do 52 mm /
finish boring tool NWGD.... / for holes with diameters from 34 to 52 mm /
точный инструмент для вытачивания NWGD.... / для обработки отверстий диаметрами в 34 до 52 мм /
1 2 3

NWGD...(34-52) ISO C d d1
III. kąt przystawienia: o 80 o
cutting edge angle : K =90
угол в плание: r
SYSTEM S PAFANA C
D
80 o
CCMT...

a p k b Rysunek 6.
Design 6.
L c Рисунок 6.

uwaga! - wytaczadła z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - boring bars with through the-bar coolant system to zone of machining.
внимание! - борштанги с системой подведения охладителя в зону обработки.

1 Głowica Waga 2 Przedłużka Waga ISO 80 o C 3
D wytaczarska Weight a Extension bar Weight p L d d1 k PAFANA C Chwyty
Вес
Вес
Shanks
Хвостовина
Boring head
Росточная головка [kg] [kg] Конусы
NWP3260 0,500 40 108 32 50 20 NWHA40 - 50
34 - 42 NWGD3442 0,300 68 CC..0602.. NWHA40 - 63U
NWP32120 0,780 100 168 32 50 20 NWHA50 - 50
NWP4070 0,740 50 118 40 50 20 NWHA50 - 63U
42 - 52 NWGD4252 0,560 68 CC..09T3.. NWBT40 - 50
NWP40140 1,300 120 188 40 50 20 NWBT40 - 63U
NWBT50 - 50
NWBT50 - 63U
NWHR40 - 50
NWHR40 - 63U
NWHR50 - 50
NWHR50 - 63U
NWMC5 - 63UR
NWMC6 - 63UR
NWHSKA63 - 63UR
NWHSKA100 - 63UR

NWGD4252 NWP4070 NWHA40-63U

UWAGA! - Głowice w zakresie 34 ÷ 52 należy łączyć z chwytami wyłącznie za pomocą przedłużek NWP......
NOTE! - Boring heads in the range 34 ÷ 52 should be connected with shanks only with extensions NWP......
ВНИМАНИЕ! - Головк в диапазоне 34 ÷ 52 должен быть соединен с конусами только с помощью хвостовин NWP....... и
