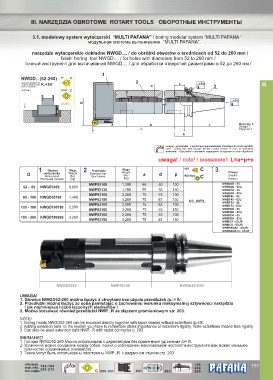

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

3.1. modułowy system wytaczarski “MULTI PAFANA” / boring modular system “MULTI PAFANA “
модульная система вытачивания “MULTI PAFANA”.

narzędzie wytaczarskie dokładne NWGD.... / do obróbki otworów o średnicach od 52 do 260 mm /
finish boring tool NWGD.... / for holes with diameters from 52 to 260 mm /
точный инструмент для вытачивания NWGD.... / для обработки отверстий диаметрами в 52 до 260 мм /

1
NWGD...(52-260) ISO C
kąt przystawienia: o 80 o 2 e
cutting edge angle : K =90 III.
угол в плание: r d 3
SYSTEM S PAFANA C
80 o
CCMT... D

a p c Rysunek 7.
Design 7.
L Рисунок 7.
b

uwaga! - wytaczadła z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - boring bars with through the-bar coolant system to zone of machining.
внимание! - борштанги с системой подведения охладителя в зону обработки.
uwaga! / note! / внимание!: L=a+p+e
1 Głowica Waga 2 Przedłużka Waga ISO 80 o C 3
D wytaczarska Weight Extension bar Weight a d p PAFANA C Chwyty
Вес
Shanks
Вес
Boring head
Хвостовина
Росточная головка [kg] [kg] Конусы
NWP50100 1,300 68 50 100 NWHA40 - 50
52 - 65 NWGD5265 0,860 NWHA40 - 63U
NWP50130 1,700 68 50 130 NWHA50 - 50
NWP63100 2,280 75 63 100 NWHA50 - 63U
65 - 100 NWGD65100 1,460 NWBT40 - 50
NWP63150 3,260 75 63 150 CC..09T3.. NWBT40 - 63U
NWP63100 2,280 75 63 100 NWBT50 - 50
100 - 180 NWGD100180 2,200 NWBT50 - 63U
NWP63150 3,260 75 63 150 NWHR40 - 50
NWHR40 - 63U
NWP63100 2,280 75 63 100 NWHR50 - 50
180 - 260 NWGD180260 3,260
NWP63150 3,260 75 63 150 NWHR50 - 63U
NWMC5 - 63UR
NWMC6 - 63UR
NWHSKA63 - 63UR
NWHSKA100 - 63UR

NWGD5265 NWP50100 NWHA40-63U
UWAGA!
1. Głowice NWGD52-260 można łączyć z chwytami bez użycia przedłużek /p..= 0/.
2. Przedłużki można łączyć ze sobą pamiętając o zachowaniu warunku maksymalnej sztywności narzędzia
/ jak najmniejsza liczba łączonych elementów /.
3. Można stosować również przedłużki NWP...R ze złączem promieniowym str. 203.
NOTE!
1. Boring heads NWGD52-260 can be mounted directly together with taper shanks without extentions /p.=0/.
2. Adding extention bars to the system you have to remember about importance of maximum rigidity, more extentions means less rigidity.
3. Can also be used extention bars NWP...R with radial connector p. 203.

ВНИМАНИЕ!
1. Головки NWGD52-260 Можно использовать с держателями без применения удлинений /p= 0/.
2. Удлинения можно соединять между собой, помня о соблюдении максимальной жесткости инструмента (как можно меньшее
количество соединяемых элементов).
3. Tакже могут быть использованы хвостовины NWP...R с радиусном стыком стр. 203.
