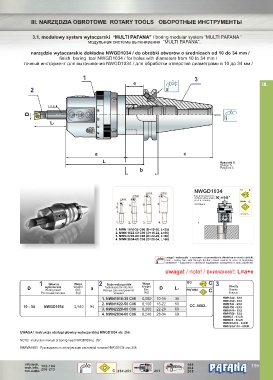

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

3.1. modułowy system wytaczarski “MULTI PAFANA” / boring modular system “MULTI PAFANA “
модульная система вытачивания “MULTI PAFANA”.

narzędzie wytaczarskie dokładne NWGD1034 / do obróbki otworów o średnicach od 10 do 34 mm /
finish boring tool NWGD1034 / for holes with diameters from 10 to 34 mm /
точный инструмент для вытачивания NWGD1034 / для обработки отверстий диаметрами в 10 до 34 мм /

1 3
e III.
2

1. 2. 3. 4.
D

L1

a c
L Rysunek 5.
Design 5.
Рисунок 5.
b

NWGD1034 ISO C
80 o
kąt przystawienia: o
cutting edge angle : K =95
угол в плание: r
PAFANA C
SYSTEM S
80 o
CCMT...
1. 2. 3. 4.
1. NWN 1016-35 C06 (D=10-16, L=35)
2. NWN 1622-50 C06 (D=16-22, L=50)
3. NWN 2228-60 C06 (D=22-28, L=60)
4. NWN 2834-60 C06 (D=28-34, L=60)

uwaga! - wytaczadła z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - boring bars with through the-bar coolant system to zone of machining.
внимание! - борштанги с системой подведения охладителя в зону обработки.
uwaga! / note! / внимание!: L=a+e

1 Głowica Waga 2 Noże wytaczarskie Waga ISO 80 o C 3
Toolholders for internal
D wytaczarska Weight a Резецы для внутренного Weight D L1 PAFANA C Chwyty
Вес
Вес
Shanks
Boring head
Росточная головка [kg] точения [kg] Конусы
1. NWN1016-35 C06 0,080 10-16 35 NWHA40 - 63U
NWHA50 - 63U
2. NWN1622-50 C06 0,100 16-22 50 NWBT40 - 63U
10 - 34 NWGD1034 2,540 94 CC..0602.. NWBT50 - 63U
3. NWN2228-60 C06 0,200 22-28 60 NWHR40 - 63U
4. NWN2834-60 C06 0,240 28-34 60 NWHR50 - 63U
NWMC5 - 63UR
NWMC6 - 63UR
NWHSKA63 - 63UR
NWHSKA100 - 63UR
UWAGA! Instrukcja obsługi głowicy wytaczarskiej NWGD1034 str. 206.
NOTE! Instruction manual of boring head NWGD1034 p. 207.
ВНИМАНИЕ! Руководство по эксплуатации расточной головки NWGD1034 стр. 208.
