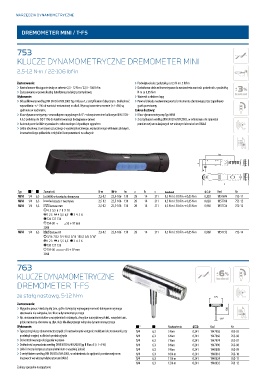

Page 282 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 282

DREMOMETER MINI / T-FS

753

KLUCZE DYNAMOMETRYCZNE DREMOMETER MINI

2,5-12 N·m / 22-106 lbf·in

Zastosowanie: › Podwójna skala z podziałką co 0,5 N·m i 5 lbf·in
› Kontrolowane dociąganie śruby w zakresie 2,5 - 12 N·m / 22,5 - 106 lbf·in › Dodatkowa skala mikrometryczna do nastawienia wartości pośrednich z podziałką
› Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej N·m co 0,05 N·m
Wykonanie: › Wziernik z efektem lupy

› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność › Pewna blokada nastawionej wartości momentu obrotowego przez zapadkowy
wyzwalania: +/- 3% od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4%) są guzik przestawny
spełnione w nadmiarze. Zakres dostawy:
› Klucz dynamometryczny z czworokątem napędowym 1/4" z zabezpieczeniem kulkowym DIN 3120 - › Klucz dynamometryczny Typ MINI
A 6,3 podobny do ISO 1174, do kontrolowanego dociągania w prawo › Z certyfikatem według DIN EN ISO 6789:2003, w odniesieniu do spójności
› Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem pomiarowej norm krajowych we własnym laboratorium DAkkS
› Lekka obudowa z tworzywa sztucznego z wysokojakościowego, wzmocnionego włóknem szklanym,
innowatorskiego poliamidu z miękkimi komponentami w uchwycie

Typ a " a Zawartość N·m lbf·in lw a b c 9 0 Kod Nr
MINI 1/4 6,3 ) w kasetach z tworzywa 2,5-12 22,5-106 130 28 14 211 0,5 N·m / 5 lbf·in + 0,05 N·m 0,320 1957694 753-11
MINI 1/4 6,3 ' w kasecie z tworzywa 2,5-12 22,5-106 130 28 14 211 0,5 N·m / 5 lbf·in + 0,05 N·m 0,628 1957708 753-12
MINI 1/4 6,3 ( Zestaw mm 2,5-12 22,5-106 130 28 14 211 0,5 N·m / 5 lbf·in + 0,05 N·m 0,968 1957724 753-13
1 4 5 5,5 6 7 8 9 10
; 1 2 3 ? 4 5,5 6,5 5 3 4 5 6
7 T20 T27 T30
& 754-00 ' 55 + 97 mm
2098
MINI 1/4 6,3 ( Zestaw AF 2,5-12 22,5-106 130 28 14 211 0,5 N·m / 5 lbf·in + 0,05 N·m 0,968 1957732 753-14
1 3/16 7/32 1/4 9/32 5/16 11/32 3/8 7/16"
; 1 2 3 ? 4 5,5 6,5 5 3 4 5 6
7 T20 T27 T30
& 754-00 ' 55 + 97 mm
2098

763
KLUCZE DYNAMOMETRYCZNE

DREMOMETER T-FS

ze stałą nastawą, 5-12 N·m

Zastosowanie:
› Wygodna praca z niedużą siłą tam, gdzie zazwyczaj wymagany moment dokręcenie wymaga
stosowania nie wkrętaka, lecz klucza dynamometrycznego
› Np. mocowanie modułów w urządzeniach solarnych, chwytów narzędziowych itd., wszędzie tam,
gdzie momenty obrotowe są zbyt duże dla klasycznego wkrętaka dynamometrycznego
Wykonanie: a " a Nastawienia 0 Kod Nr
› Typoszereg kluczy dynamometrycznych z 8 nastawionymi wstępnie modelami do stosowanki przy 1/4 6,3 5 N·m 0,241 1947958 763-05
produkcji seryjnej na liniach produkcyjnych 1/4 6,3 6 N·m 0,241 1947966 763-06
› Do kontrolowanego dociągania w prawo 1/4 6,3 7 N·m 0,241 1947974 763-07
› Dokładność wyzwalania według DIN EN ISO 6789:2003 Typ II Klasa E (+/- 6 %) 1/4 6,3 8 N·m 0,241 1947990 763-08
› Lekki i mocny korpus ze stopu aluminium o wysokiej jakości 1/4 6,3 9 N·m 0,241 1948008 763-09
› Z certyfikatem według DIN EN ISO 6789:2003, w odniesieniu do spójności pomiarowej norm 1/4 6,3 10 N·m 0,241 1948016 763-10
krajowych we własnym laboratorium DAkkS 1/4 6,3 11 N·m 0,241 1948024 763-11
1/4 6,3 12 N·m 0,241 1948032 763-12
Zakresy specjalne na zapytanie
