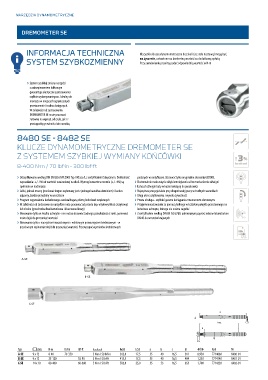

Page 284 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 284

DREMOMETER SE

INFORMACJA TECHNICZNA Wszystkie klucze dynamometryczne bez skali (ze stała nastawą) mogą być,

SYSTEM SZYBKOZMIENNY na życzenie, ustawione na konkretną wartość za dodatkową opłatą
Przy zamówieniu prosimy podać odpowiednią wartość w N·m

› System szybkiej zmiany narzędzi
z zabezpieczeniem kołkowym
gwarantuje elastyczne zastosowanie i
szybkie wykonywanie prac. Idealny do
montażu w miejscach ograniczonych
przestrzennie i trudno dostępnych.
W zależności od zastosowania
DREMOMETER SE może pracować
zarówno na wprost, od czoła, jak i z
prostopadłą grzechotka lub nasadką.

8480 SE - 8482 SE

KLUCZE DYNAMOMETRYCZNE DREMOMETER SE
Z SYSTEMEM SZYBKIEJ WYMIANY KOŃCÓWKI

8-400 N·m / 70 lbf·in - 300 lbf·ft

› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność podanych w certyfikacie. Stosować tylko oryginalne akcesoria GEDORE.
wyzwalania: +/- 3% od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4%) są › Ekstremalnie małe zużycie dzięki zmniejszeniu sił w mechanizmie dźwigni
spełnione w nadmiarze. › Łańcuch dźwigni kuty w kuźni należącej do producenta
› Lekki, jednak mocny (ponieważ korpus wykonany jest z jednego kawałka aluminium) i bardzo › Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
odporny, bardzo przydatny w warsztacie › Długi okres użytkowania i wysoka żywotność
› Program wyposażenia dodatkowego zawiera bogatą ofertę końcówek wtykowych › Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
› W zależności od zastosowania narzędzie może pracować od przodu (np. wtykowy klucz szczękowy) › Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na
lub z boku (grzechotka dwukierunkowa i klucz nasadkowy) końcówce uchwytu, którego nie można zagubić
› Stosowanie tylko w środku uchwytu - nie można stosować żadnego przedłużacza z rurki, ponieważ › Z certyfikatem według DIN EN ISO 6789, odniesionym poprzez własne laboratorium
może dojść do przesunięć wartości DAkkS do wzorców krajowych
› Stosowanie tylko z narzędziami nasadzanymi z właściwym przesunięciem średnicowym - w
przeciwnym razie może dojść do przesunięć wartości. Przestrzegać wymiarów średnicowych

A-SE

B-SE

C-SE

Typ : N·m lbf·in lbf·ft 9 lwSE lcSE a b c d 0 Kod Nr
A-SE 9 x 12 8-40 70-350 – 5 N·m / 50 lbf·in 302,0 17,5 35 40 16,5 361 0,950 7714060 8480-01
B-SE 9 x 12 25-120 – 18-90 5 N·m / 5 lbf·ft 413,5 17,5 35 40 16,5 484 1,250 7714140 8481-01
C-SE 14 x 18 80-400 – 60-300 5 N·m / 5 lbf·ft 582,0 25,0 35 53 16,5 653 1,700 7714220 8482-01
