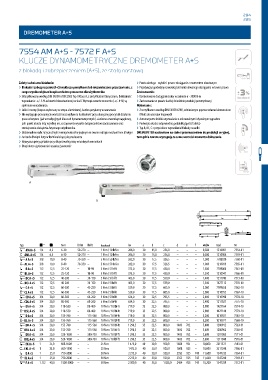

DREMOMETER A+S
7554 AM A+S - 7572 F A+S
KLUCZE DYNAMOMETRYCZNE DREMOMETER A+S
z blokadą i zabezpieczeniem (A+S), ze stałą nastawą
Zalety techniczne/działanie: › Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
› Blokada i zabezpieczenie (A+S) wyklucza pomyłkowe lub niezamierzone przestawienie, z › Pojedynczy i podwójny czworokąt do kontrolowanego dociągania w lewo i prawo
czego wynika większe bezpieczeństwo procesowe dla użytkownika Zastosowanie:
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność › Kontrolowane dociąganie śruby w zakresie 6 - 3000 N·m
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są › Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej
spełnione w nadmiarze. Wykonanie:
› Lekki i mocny (korpus wykonany ze stopu aluminium), bardzo przydatny w warsztacie › Z certyfikatem według DIN EN ISO 6789, odniesionym poprzez własne laboratorium
› Nie występuje przesunięcie wartości oraz wpływ na dokładność przy oburęcznej pracy lub działaniu DAkkS do wzorców krajowych
poza uchwytem (jak w tradycyjnych kluczach dynamometrycznych). Zarówno czworokąt napędowy, › Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem
jak i punkt obrotu leżą w jednej osi, co zapewnia wysokie bezpieczeństwo zastosowania oraz › Podwójna skala z odpowiednią podziałką (patrz Tabela)
zmniejszenie obciążenia fizycznego użytkownika. › Typ B, BC, C z przyciskiem wyzwalania blokady nasadki
› Ekstremalnie małe zużycie dzięki zmniejszeniu sił w jedynym w swoim rodzaju mechanizmie dźwigni DREMOMETER nastawione na stałe z przeznaczeniem do produkcji seryjnej,
› Łańcuch dźwigni kuty w kuźni należącej do producenta tam gdzie zawsze występują te same wartości momentu dokręcania
› Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
› Długi okres użytkowania i wysoka żywotność
A
B
Typ a " a N·m lbf·in lbf·ft 9 lw a b c d e f 0 Kod Nr
s AM A+S 1/4 6,3 6-30 50-270 – 1 N·m / 10 lbf·in 206,0 30 15,0 256,0 – – – 0,580 1210891 7554-01
t AML A+S 1/4 6,3 6-30 50-270 – 1 N·m / 10 lbf·in 206,0 30 15,0 256,0 – – – 0,580 1210904 7559-01
s A A+S 3/8 10,0 8-40 70-350 – 5 N·m / 50 lbf·in 262,0 30 17,5 326,5 – – – 1,000 7708920 7560-01
t AL A+S 3/8 10,0 8-40 70-350 – 5 N·m / 50 lbf·in 262,0 30 17,5 326,5 – – – 1,000 1210939 7565-01
s B A+S 1/2 12,5 25-120 – 18-90 5 N·m / 5 lbf·ft 373,0 30 17,5 450,0 – – – 1,500 7709060 7561-01
t BL A+S 1/2 12,5 25-120 – 18-90 5 N·m / 5 lbf·ft 373,0 30 17,5 450,0 – – – 1,500 1210947 7566-01
s BC A+S 1/2 12,5 40-200 – 30-150 5 N·m / 5 lbf·ft 463,0 30 17,5 539,0 – – – 1,400 1211013 7573-00
t BCL A+S 1/2 12,5 40-200 – 30-150 5 N·m / 5 lbf·ft 463,0 30 17,5 539,0 – – – 1,300 1427113 7578-00
s C A+S 1/2 12,5 60-300 – 45-220 5 N·m / 5 lbf·ft 529,0 30 17,5 605,0 – – – 2,000 7709650 7562-10
t CL A+S 1/2 12,5 60-300 – 45-220 5 N·m / 5 lbf·ft 529,0 30 17,5 605,0 – – – 2,000 1210955 7567-10
s CD A+S 3/4 20,0 80-360 – 60-260 5 N·m / 5 lbf·ft 624,0 30 22,5 705,5 – – – 2,400 1210998 7570-10
t CDL A+S 3/4 20,0 80-360 – 60-260 5 N·m / 5 lbf·ft 624,0 30 22,5 705,5 – – – 2,400 1211021 7575-10
s DS A+S 3/4 20,0 110-550 – 80-400 10 N·m / 10 lbf·ft 719,0 35 22,5 800,0 – – – 2,900 1427164 7574-10
t DSL A+S 3/4 20,0 110-550 – 80-400 10 N·m / 10 lbf·ft 719,0 35 22,5 800,0 – – – 2,900 1427148 7579-10
s D A+S 3/4 20,0 155-760 – 115-560 10 N·m / 10 lbf·ft 719,0 35 22,5 800,0 – – – 3,200 1210921 7563-10
t DL A+S 3/4 20,0 155-760 – 115-560 10 N·m / 10 lbf·ft 719,0 35 22,5 800,0 – – – 3,200 1210971 7568-10
s DR A+S 3/4 20,0 155-760 – 115-560 10 N·m / 10 lbf·ft 1 290,5 35 22,5 800,0 1403 762 – 5,000 1210912 7563-01
t DRL A+S 3/4 20,0 155-760 – 115-560 10 N·m / 10 lbf·ft 1 290,5 35 22,5 800,0 1403 762 – 5,000 1210963 7568-01
s DX A+S 3/4 20,0 520-1000 – 380-730 10 N·m / 10 lbf·ft 1 290,5 35 22,5 800,0 1403 762 – 5,600 1211005 7571-01
t DXL A+S 3/4 20,0 520-1000 – 380-730 10 N·m / 10 lbf·ft 1 290,5 35 22,5 800,0 1403 762 – 5,600 1211048 7576-01
s EK A+S 1 25,0 600-1500 – – 25 N·m 1 473,0 40 30,0 920,0 1608 925 – 10,800 2311321 7581-01
t EKL A+S 1 25,0 600-1500 – – 25 N·m 1 473,0 40 30,0 920,0 1608 925 – 10,800 2311348 7586-01
s E A+S 1 25,0 750-2000 – – 50 N·m 2 213,0 40 30,0 920,0 2353 925 745 11,600 1547232 7564-01
t EL A+S 1 25,0 750-2000 – – 50 N·m 2 213,0 40 30,0 920,0 2353 925 745 11,600 1547240 7569-01
s F A+S 1.1/2 40,0 1500-3000 – – 50 N·m 2 309,0 40 35,0 1 025,0 2454 925 745 13,200 1547259 7572-01
