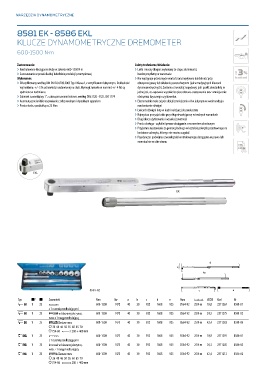

Page 278 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 278

8581 EK - 8586 EKL
KLUCZE DYNAMOMETRYCZNE DREMOMETER

600-1500 N·m

Zastosowanie: Zalety techniczne/działanie:
› Kontrolowane dociąganie śruby w zakresie 600-1500 N·m › Lekki i mocny (korpus wykonany ze stopu aluminium),
› Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej bardzo przydatny w warsztacie
Wykonanie: › Nie występuje przesunięcie wartości oraz wpływ na dokładność przy
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność oburęcznej pracy lub działaniu poza uchwytem (jak w tradycyjnych kluczach
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są dynamometrycznych). Zarówno czworokąt napędowy, jak i punkt obrotu leżą w
spełnione w nadmiarze. jednej osi, co zapewnia wysokie bezpieczeństwo zastosowania oraz zmniejszenie
› Zabierak czworokątny 1" z zabezpieczeniem bolcem, według DIN 3120 - B 25, ISO 1174 obciążenia fizycznego użytkownika.
› Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem › Ekstremalnie małe zużycie dzięki zmniejszeniu sił w jedynym w swoim rodzaju
› Prosta skala z podziałką co 25 N·m mechanizmie dźwigni
› Łańcuch dźwigni kuty w kuźni należącej do producenta
› Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
› Długi okres użytkowania i wysoka żywotność
› Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
› Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na
końcówce uchwytu, którego nie można zagubić
› Pojedynczy i podwójny czworokąt do kontrolowanego dociągania w prawo lub
ewentualnie w obie stronu

EKL

EK

8581-02
Typ a " a Zawartość N·m lw a b c d e Rura 9 0 Kod Nr
s EK 1 25 ! 600-1500 1473 40 30 932 1608 925 8564-92 25 N·m 10,8 2311267 8581-01
z 1 rurami przedłużającymi
s EK 1 25 " w blaszanej skrzynce, 600-1500 1473 40 30 932 1608 925 8564-92 25 N·m 24,3 2311275 8581-02
wraz z 1 rurą przedłużającą
s EK 1 25 # Zestaw mm 600-1500 1473 40 30 932 1608 925 8564-92 25 N·m 42,4 2311283 8581-03
2 36 41 46 50 55 60 65 70
& 754-06 ' 200 + 400 mm
t EKL 1 25 ! 600-1500 1473 40 30 932 1608 925 8564-92 25 N·m 10,8 2311291 8586-01
z 1 rurami przedłużającymi
t EKL 1 25 " w blaszanej skrzynce, 600-1500 1473 40 30 932 1608 925 8564-92 25 N·m 24,3 2311305 8586-02
wraz z 1 rurą przedłużającą
t EKL 1 25 # Zestaw mm 600-1500 1473 40 30 932 1608 925 8564-92 25 N·m 42,4 2311313 8586-03
2 36 41 46 50 55 60 65 70
& 754-06 ' 200 + 400 mm
