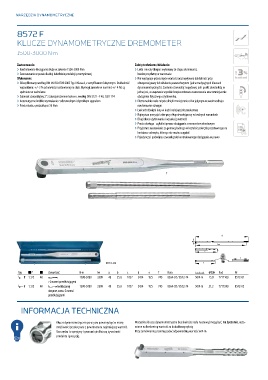

Page 280 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 280

8572 F

KLUCZE DYNAMOMETRYCZNE DREMOMETER

1500-3000 N·m

Zastosowanie: Zalety techniczne/działanie:
› Kontrolowane dociąganie śruby w zakresie 1500-3000 N·m › Lekki i mocny (korpus wykonany ze stopu aluminium),
› Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej bardzo przydatny w warsztacie
Wykonanie: › Nie występuje przesunięcie wartości oraz wpływ na dokładność przy
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność oburęcznej pracy lub działaniu poza uchwytem (jak w tradycyjnych kluczach
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są dynamometrycznych). Zarówno czworokąt napędowy, jak i punkt obrotu leżą w
spełnione w nadmiarze. jednej osi, co zapewnia wysokie bezpieczeństwo zastosowania oraz zmniejszenie
› Zabierak czworokątny 2" z zabezpieczeniem bolcem, według DIN 3121 - F 40, ISO 1174 obciążenia fizycznego użytkownika.
› Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem › Ekstremalnie małe zużycie dzięki zmniejszeniu sił w jedynym w swoim rodzaju
› Prosta skala z podziałką co 50 N·m mechanizmie dźwigni
› Łańcuch dźwigni kuty w kuźni należącej do producenta
› Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
› Długi okres użytkowania i wysoka żywotność
› Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
› Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na
końcówce uchwytu, którego nie można zagubić
› Pojedynczy i podwójny czworokąt do kontrolowanego dociągania w prawo

F

8572-02

Typ a " a Zawartość N·m lw a b c d e f Rura 9 0 Kod Nr
s F 1.1/2 40 ! 1500-3000 2309 40 35,0 1037 2454 925 745 8564-92 / 8572-74 50 N·m 15,0 7717160 8572-01
z 2 rurami przedłużającymi
s F 1.1/2 40 " w blaszanej 1500-3000 2309 40 35,0 1037 2454 925 745 8564-92 / 8572-74 50 N·m 21,2 7717240 8572-02
skrzynce, wraz z 2 rurami
przedłużającymi

INFORMACJA TECHNICZNA

Klucze dynamometryczne po użyciu powinny być w miarę Wszystkie klucze dynamometryczne bez skali (ze stała nastawą) mogą być, na życzenie, usta-
możliwości przekręcane z powrotem na najmniejszą wartość. wione na konkretną wartość za dodatkową opłatą
Oszczędza to sprężyny i gwarantuje dłuższą żywotność Przy zamówieniu prosimy podać odpowiednią wartość w N·m
produktu i precyzję.
