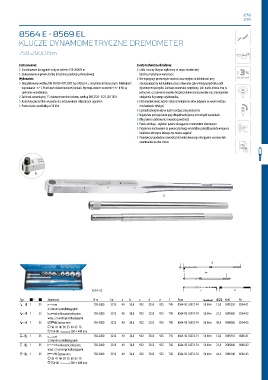

8564 E - 8569 EL

KLUCZE DYNAMOMETRYCZNE DREMOMETER

750-2000 N·m

Zastosowanie: Zalety techniczne/działanie:
› Kontrolowane dociąganie śruby w zakresie 750-2000 N·m › Lekki i mocny (korpus wykonany ze stopu aluminium),
› Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej bardzo przydatny w warsztacie
Wykonanie: › Nie występuje przesunięcie wartości oraz wpływ na dokładność przy
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność oburęcznej pracy lub działaniu poza uchwytem (jak w tradycyjnych kluczach
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są dynamometrycznych). Zarówno czworokąt napędowy, jak i punkt obrotu leżą w
spełnione w nadmiarze. jednej osi, co zapewnia wysokie bezpieczeństwo zastosowania oraz zmniejszenie
› Zabierak czworokątny 1" z zabezpieczeniem bolcem, według DIN 3120 - B 25, ISO 1174 obciążenia fizycznego użytkownika.
› Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem › Ekstremalnie małe zużycie dzięki zmniejszeniu sił w jedynym w swoim rodzaju
› Prosta skala z podziałką co 50 N·m mechanizmie dźwigni
› Łańcuch dźwigni kuty w kuźni należącej do producenta
› Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
› Długi okres użytkowania i wysoka żywotność
› Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
› Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na
końcówce uchwytu, którego nie można zagubić
› Pojedynczy i podwójny czworokąt do kontrolowanego dociągania w prawo lub
ewentualnie w obie stronu

EL

E

8564-02
Typ a " a Zawartość N·m lw a b c d e f Rura 9 0 Kod Nr
s E 1 25 ! 750-2000 2213 40 30,0 932 2353 925 745 8564-92 / 8572-74 50 N·m 12,0 7695250 8564-01
z 2 rurami przedłużającymi
s E 1 25 " w blaszanej skrzynce, 750-2000 2213 40 30,0 932 2353 925 745 8564-92 / 8572-74 50 N·m 21,2 7695680 8564-02
wraz z 2 rurami przedłużającymi
s E 1 25 # Zestaw mm 750-2000 2213 40 30,0 932 2353 925 745 8564-92 / 8572-74 50 N·m 42,4 7696060 8564-03
2 36 41 46 50 55 60 65 70
& 754-06 ' 200 + 400 mm
t EL 1 25 ! 750-2000 2213 40 30,0 932 2353 925 745 8564-92 / 8572-74 50 N·m 12,0 7695410 8569-01
z 2 rurami przedłużającymi
t EL 1 25 " w blaszanej skrzynce, 750-2000 2213 40 30,0 932 2353 925 745 8564-92 / 8572-74 50 N·m 21,4 7695840 8569-02
wraz z 2 rurami przedłużającymi
t EL 1 25 # Zestaw mm 750-2000 2213 40 30,0 932 2353 925 745 8564-92 / 8572-74 50 N·m 42,4 7696140 8569-03
2 36 41 46 50 55 60 65 70
& 754-06 ' 200 + 400 mm
