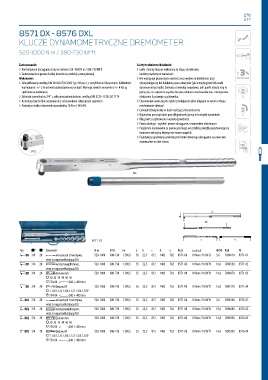

8571 DX - 8576 DXL
KLUCZE DYNAMOMETRYCZNE DREMOMETER

520-1000 N·m / 380-730 lbf·ft

Zastosowanie: Zalety techniczne/działanie:
› Kontrolowane dociąganie śruby w zakresie 520-1000 N·m / 380-730 lbf·ft › Lekki i mocny (korpus wykonany ze stopu aluminium),
› Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej bardzo przydatny w warsztacie
Wykonanie: › Nie występuje przesunięcie wartości oraz wpływ na dokładność przy
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność oburęcznej pracy lub działaniu poza uchwytem (jak w tradycyjnych kluczach
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są dynamometrycznych). Zarówno czworokąt napędowy, jak i punkt obrotu leżą w
spełnione w nadmiarze. jednej osi, co zapewnia wysokie bezpieczeństwo zastosowania oraz zmniejszenie
› Zabierak czworokątny 3/4" z zabezpieczeniem bolcem, według DIN 3120 - B 20, ISO 1174 obciążenia fizycznego użytkownika.
› Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem › Ekstremalnie małe zużycie dzięki zmniejszeniu sił w jedynym w swoim rodzaju
› Podwójna skala z odpowiednią podziałką 10 N·m i 10 lbf·ft mechanizmie dźwigni
› Łańcuch dźwigni kuty w kuźni należącej do producenta
› Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
› Długi okres użytkowania i wysoka żywotność
› Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
› Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na
końcówce uchwytu, którego nie można zagubić
› Pojedynczy i podwójny czworokąt do kontrolowanego dociągania w prawo lub
ewentualnie w obie stronu
DXL

DX

8571-03

Typ a " a Zawartość N·m lbf·ft lw a b c d e Rura 9 0 Kod Nr
s DX 3/4 20 ! w kasetach z tworzywa, 520-1000 380-730 1 290,5 35 22,5 812 1403 762 8571-80 10 N·m / 10 lbf·ft 5,6 7694010 8571-01
wraz z rurą przedłużającą ALU
s DX 3/4 20 " w blaszanej skrzynce, 520-1000 380-730 1 290,5 35 22,5 812 1403 762 8571-80 10 N·m / 10 lbf·ft 10,0 7694520 8571-02
wraz z rurą przedłużającą ALU
s DX 3/4 20 # Zestaw mm 520-1000 380-730 1 290,5 35 22,5 812 1403 762 8571-80 10 N·m / 10 lbf·ft 16,8 7694870 8571-03
1 30 32 36 41 46 50
& 754-04 ' 200 + 400 mm
s DX 3/4 20 # Zestaw AF 520-1000 380-730 1 290,5 35 22,5 812 1403 762 8571-80 10 N·m / 10 lbf·ft 16,0 7695170 8571-04
2 1.1/8 1.1/4 1.3/8 1.1/2 1.3/4 1.7/8"
& 754-04 ' 200 + 400 mm
t DXL 3/4 20 ! w kasetach z tworzywa, 520-1000 380-730 1 290,5 35 22,5 812 1403 762 8571-80 10 N·m / 10 lbf·ft 5,6 7694360 8576-01
wraz z rurą przedłużającą ALU
t DXL 3/4 20 " w blaszanej skrzynce, 520-1000 380-730 1 290,5 35 22,5 812 1403 762 8571-80 10 N·m / 10 lbf·ft 10,0 7694600 8576-02
wraz z rurą przedłużającą ALU
t DXL 3/4 20 # Zestaw mm 520-1000 380-730 1 290,5 35 22,5 812 1403 762 8571-80 10 N·m / 10 lbf·ft 16,8 7694950 8576-03
1 30 32 36 41 46 50
& 754-04 ' 200 + 400 mm
t DXL 3/4 20 # Zestaw AF 520-1000 380-730 1 290,5 35 22,5 812 1403 762 8571-80 10 N·m / 10 lbf·ft 16,0 7695330 8576-04
2 1.1/8 1.1/4 1.3/8 1.1/2 1.3/4 1.7/8"
& 754-04 ' 200 + 400 mm
