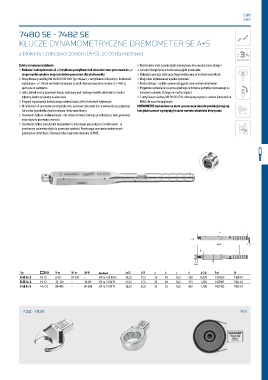

Page 287 - 3001334 Katalog GEDORE 2016 GPL

286
287

7480 SE - 7482 SE

KLUCZE DYNAMOMETRYCZNE DREMOMETER SE A+S

z blokadą i zabezpieczeniem (A+S), ze stałą nastawą

Zalety techniczne/działanie: › Ekstremalnie małe zużycie dzięki zmniejszeniu sił w mechanizmie dźwigni

› Blokada i zabezpieczenie (A+S) wyklucza pomyłkowe lub niezamierzone przestawienie, z › Łańcuch dźwigni kuty w kuźni należącej do producenta
czego wynika większe bezpieczeństwo procesowe dla użytkownika › Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność › Długi okres użytkowania i wysoka żywotność
wyzwalania: +/- 3% od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4%) są › Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
spełnione w nadmiarze. › Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na
› Lekki, jednak mocny (ponieważ korpus wykonany jest z jednego kawałka aluminium) i bardzo końcówce uchwytu, którego nie można zagubić
odporny, bardzo przydatny w warsztacie › Z certyfikatem według DIN EN ISO 6789, odniesionym poprzez własne laboratorium
› Program wyposażenia dodatkowego zawiera bogatą ofertę końcówek wtykowych DAkkS do wzorców krajowych
› W zależności od zastosowania narzędzie może pracować od przodu (np. wtykowy klucz szczękowy) DREMOMETER nastawione na stałe z przeznaczeniem do produkcji seryjnej,
lub z boku (grzechotka dwukierunkowa i klucz nasadkowy) tam gdzie zawsze występują te same wartości momentu dokręcania
› Stosowanie tylko w środku uchwytu - nie można stosować żadnego przedłużacza z rurki, ponieważ
może dojść do przesunięć wartości
› Stosowanie tylko z narzędziami nasadzanymi z właściwym przesunięciem średnicowym - w
przeciwnym razie może dojść do przesunięć wartości. Przestrzegać wymiarów średnicowych
podanych w certyfikacie. Stosować tylko oryginalne akcesoria GEDORE.

Typ : N·m lbf·in lbf·ft 9 lwSE lcSE a b c d 0 Kod Nr
A-SE A+S 9 x 12 8-40 70-350 – 5 N·m / 50 lbf·in 302,0 17,5 35 40 16,5 350 0,950 1427059 7480-01
B-SE A+S 9 x 12 25-120 – 18-90 5 N·m / 5 lbf·ft 413,5 17,5 35 40 16,5 474 1,250 1427091 7481-01
C-SE A+S 14 x 18 80-400 – 60-300 5 N·m / 5 lbf·ft 582,0 25,0 35 53 16,5 642 1,700 1427105 7482-01

7112 - 7918 55
