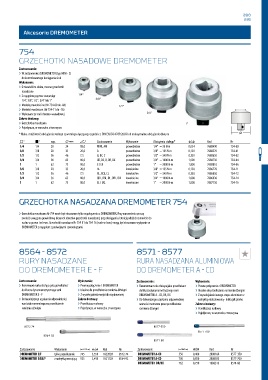

Akcesoria DREMOMETER

754

GRZECHOTKI NASADOWE DREMOMETER
Zastosowanie:
› W zestawieniu z DREMOMETER (typ MINI - E)
do kontrolowanego dociągania śrub
Wykonanie:
› O niewielkim skoku, mocne grzechotki
nasadzane
› Z napędem poprzez czworokąt 1/4"
1/4", 3/8", 1/2", 3/4" lub 1" 3/8"
› Modele prawobieżne (Nr 754-00 do -06) 1/2"
› Modele lewobieżne (Nr 754-11 do -16)
› Wykonane ze stali chromo-wanadowej 3/4"
Zakres dostawy:
› Grzechotka nasadzana 1"
› Pojedynczo, w woreczku z tworzywa
* Maks. możliwość obciążenia stałego czworokąta łączącego zgodnie z DIN EN ISO 6789:2003 lub maksymalne obciążenie chwytu

Q " a " wys. , A° Zastosowanie Wykonanie Obciążenia stałego* 0 Kod Nr
1/4 1/4 20 24 18,0 MINI, AM prawobieżne 1/4" = 30 N·m 0,054 7680490 754-00
3/8 3/8 28 35 20,0 A prawobieżne 3/8" = 135 N·m 0,150 7680570 754-01
1/2 1/2 36 46 7,5 B, BC, C prawobieżne 1/2" = 340 N·m 0,350 7680650 754-02
3/4 3/4 56 65 10,0 CD, DS, D, DR, DX prawobieżne 3/4" = 1000 N·m 1,000 7680730 754-04
1 1 62 73 10,0 E / EK prawobieżne 1" = 2000 N·m 1,800 7680810 754-06
3/8 3/8 28 35 20,0 AL lewobieżne 3/8" = 135 N·m 0,150 7686770 754-11
1/2 1/2 36 46 7,5 BL, BCL, CL lewobieżne 1/2" = 340 N·m 0,350 7686850 754-12
3/4 3/4 56 65 10,0 CDL, DSL, DL, DRL, DXL lewobieżne 3/4" = 1000 N·m 1,000 7686930 754-14
1 1 62 73 10,0 EL / EKL lewobieżne 1" = 2000 N·m 1,800 7687150 754-16

GRZECHOTKA NASADZANA DREMOMETER 754

› Grzechotka nasadzana Nr 754 może być stosowana tylko w połączeniu z DREMOMETER. Przy zamawianiu proszę
zwrócić uwagę na prawidłowy kierunek obrotów grzechotki nasadzanej przy dociąganiu. Istnieją oddzielne modele do
ruchu w prawo i w lewo. Grzechotki nasadzane Nr 754-11 do 754-16 (ruch w lewo) mogą być stosowane wyłącznie w
DREMOMETER z napędem z podwójnymi czworokątami.

8564 - 8572 8571 - 8577

RURY NASADZANE RURA NASADZANA ALUMINIOWA

DO DREMOMETER E - F DO DREMOMETER A - CD

Zastosowanie: Wykonanie: Zastosowanie: Wykonanie:
› Rezerwowa rurka służąca jako przedłużacz › Pewne połączenie z DREMOMETER › Rezerwowa rurka służąca jako przedłużacz › Pewne połączenie z DREMOMETER
do klucza dynamometrycznego serii › Idealne do przedłużenia ramienia dźwigni do klucza dynamometrycznego serii › Idealne do przedłużenia ramienia dźwigni
DREMOMETER E - F › Z wysokojakościowej stali ocynkowanej DREMOMETER A - CD, DR, DX › Z wysokojakościowego stopu aluminium z
› Do łatwiejszego uzyskania odpowiedniej Zakres dostawy: › Do łatwiejszego uzyskania odpowiedniej nakrętką eloksalowaną - lekka jak piórko
wartości momentu przez przedłużenie › Przedłużacz rurkowy wartości momentu przez przedłużenie Zakres dostawy:
ramienia dźwigni › Pojedynczo, w woreczku z tworzywa ramienia dźwigni › Przedłużacz rurkowy
› Pojedynczo, w woreczku z tworzywa

8572-74 8577-350
8577-700
8564-92
8571-80
Zastosowanie Wykonanie y 0 Kod Nr Zastosowanie y 0 Kod Nr
DREMOMETER E/F tylko przedłużenie 745 3,550 7622020 8572-74 DREMOMETER A-CD 350 0,400 2880164 8577-350
DREMOMETER E/EK/F z nakrętką mocującą 925 3,490 7621720 8564-92 DREMOMETER A-CD 700 0,850 2880032 8577-700
DREMOMETER DR/DX 762 0,750 1686313 8571-80
