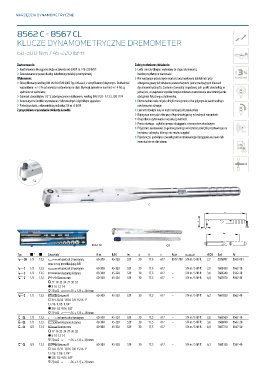

Page 272 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 272

8562 C - 8567 CL

KLUCZE DYNAMOMETRYCZNE DREMOMETER

60-300 N·m / 45-220 lbf·ft

Zastosowanie: Zalety techniczne/działanie:
› Kontrolowane dociąganie śruby w zakresie 60-300 N·m / 45-220 lbf·ft › Lekki i mocny (korpus wykonany ze stopu aluminium),
› Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej bardzo przydatny w warsztacie
Wykonanie: › Nie występuje przesunięcie wartości oraz wpływ na dokładność przy
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność oburęcznej pracy lub działaniu poza uchwytem (jak w tradycyjnych kluczach
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są dynamometrycznych). Zarówno czworokąt napędowy, jak i punkt obrotu leżą w
spełnione w nadmiarze. jednej osi, co zapewnia wysokie bezpieczeństwo zastosowania oraz zmniejszenie
› Zabierak czworokątny 1/2" z zabezpieczeniem kulkowym, według DIN 3120 - A 12,5, ISO 1174 obciążenia fizycznego użytkownika.
› Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem › Ekstremalnie małe zużycie dzięki zmniejszeniu sił w jedynym w swoim rodzaju
› Podwójna skala z odpowiednią podziałką 5 N·m i 5 lbf·ft mechanizmie dźwigni
Z przyciskiem wyzwalania blokady nasadki › Łańcuch dźwigni kuty w kuźni należącej do producenta
› Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
› Długi okres użytkowania i wysoka żywotność
› Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
› Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na
końcówce uchwytu, którego nie można zagubić
› Pojedynczy i podwójny czworokąt do kontrolowanego dociągania w prawo lub
ewentualnie w obie stronu

CL

C

8562-30 CR

Typ a " a Zawartość N·m lbf·ft lw a b c Rura 9 0 Kod Nr
s CR 1/2 12,5 ! w kasetach z tworzywa, 60-300 45-220 529 30 17,5 617 8577-700 5 N·m / 5 lbf·ft 2,7 2926997 8562-001
wraz z rurą przedłużającą ALU
s C 1/2 12,5 ! w kasetach z tworzywa 60-300 45-220 529 30 17,5 617 – 5 N·m / 5 lbf·ft 2,0 7685450 8562-10
s C 1/2 12,5 " w blaszanej skrzynce 60-300 45-220 529 30 17,5 617 – 5 N·m / 5 lbf·ft 3,6 7686340 8562-20
s C 1/2 12,5 # Zestaw mm 60-300 45-220 529 30 17,5 617 – 5 N·m / 5 lbf·ft 6,0 7687070 8562-30
1 17 19 22 24 27 30 32
5 8 10 12 14
& 754-02 ' 76 + 125 + 250 mm
s C 1/2 12,5 # Zestaw AF 60-300 45-220 529 30 17,5 617 – 5 N·m / 5 lbf·ft 6,2 7687820 8562-40
2 3/4 25/32 13/16 7/8 15/16 1"
1.1/16 1.1/8 1.1/4"
5 3/8 1/2 9/16 5/8"
& 754-02 ' 76 + 125 + 250 mm
t CL 1/2 12,5 ! w kasetach z tworzywa 60-300 45-220 529 30 17,5 617 – 5 N·m / 5 lbf·ft 2,0 7685960 8567-10
t CL 1/2 12,5 " w blaszanej skrzynce 60-300 45-220 529 30 17,5 617 – 5 N·m / 5 lbf·ft 3,6 7686690 8567-20
t CL 1/2 12,5 # Zestaw mm 60-300 45-220 529 30 17,5 617 – 5 N·m / 5 lbf·ft 6,0 7687310 8567-30
1 17 19 22 24 27 30 32
5 8 10 12 14
& 754-02 ' 76 + 125 + 250 mm
t CL 1/2 12,5 # Zestaw AF 60-300 45-220 529 30 17,5 617 – 5 N·m / 5 lbf·ft 6,2 7688120 8567-40
2 3/4 25/32 13/16 7/8 15/16 1"
1.1/16 1.1/8 1.1/4"
5 3/8 1/2 9/16 5/8"
& 754-02 ' 76 + 125 + 250 mm
