272
273

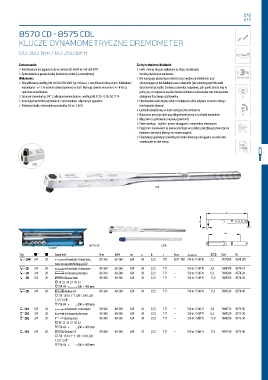

8570 CD - 8575 CDL

KLUCZE DYNAMOMETRYCZNE DREMOMETER

80-360 N·m / 60-260 lbf·ft

Zastosowanie: Zalety techniczne/działanie:
› Kontrolowane dociąganie śruby w zakresie 80-360 N·m / 60-260 lbf·ft › Lekki i mocny (korpus wykonany ze stopu aluminium),
› Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej bardzo przydatny w warsztacie
Wykonanie: › Nie występuje przesunięcie wartości oraz wpływ na dokładność przy
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność oburęcznej pracy lub działaniu poza uchwytem (jak w tradycyjnych kluczach
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są dynamometrycznych). Zarówno czworokąt napędowy, jak i punkt obrotu leżą w
spełnione w nadmiarze. jednej osi, co zapewnia wysokie bezpieczeństwo zastosowania oraz zmniejszenie
› Zabierak czworokątny 3/4" z zabezpieczeniem bolcem, według DIN 3120 - B 20, ISO 1174 obciążenia fizycznego użytkownika.
› Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem › Ekstremalnie małe zużycie dzięki zmniejszeniu sił w jedynym w swoim rodzaju
› Podwójna skala z odpowiednią podziałką 5 N·m i 5 lbf·ft mechanizmie dźwigni
› Łańcuch dźwigni kuty w kuźni należącej do producenta
› Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
› Długi okres użytkowania i wysoka żywotność
› Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
› Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na
końcówce uchwytu, którego nie można zagubić
› Pojedynczy i podwójny czworokąt do kontrolowanego dociągania w prawo lub
ewentualnie w obie stronu

CDL

CD

8570-30 CDR
Typ a " a Zawartość N·m lbf·ft lw a b c Rura 9 0 Kod Nr
s CDR 3/4 20 ! w kasetach z tworzywa, 80-360 60-260 624 30 22,5 717 8577-700 5 N·m / 5 lbf·ft 3,1 2927004 8570-001
wraz z rurą przedłużającą ALU
s CD 3/4 20 ! w kasetach z tworzywa 80-360 60-260 624 30 22,5 717 – 5 N·m / 5 lbf·ft 2,4 7688470 8570-10
s CD 3/4 20 " w blaszanej skrzynce 80-360 60-260 624 30 22,5 717 – 5 N·m / 5 lbf·ft 6,2 7689280 8570-20
s CD 3/4 20 # Zestaw mm 80-360 60-260 624 30 22,5 717 – 5 N·m / 5 lbf·ft 11,0 7689950 8570-30
1 19 22 24 27 30 32
& 754-04 ' 200 + 400 mm
s CD 3/4 20 # Zestaw AF 80-360 60-260 624 30 22,5 717 – 5 N·m / 5 lbf·ft 11,3 7690530 8570-40
2 7/8 15/16 1" 1.1/8 1.1/4 1.3/8
1.1/2 1.5/8"
& 754-04 ' 200 + 400 mm
t CDL 3/4 20 ! w kasetach z tworzywa 80-360 60-260 624 30 22,5 717 – 5 N·m / 5 lbf·ft 2,4 7688710 8575-10
t CDL 3/4 20 " w blaszanej skrzynce 80-360 60-260 624 30 22,5 717 – 5 N·m / 5 lbf·ft 6,2 7689520 8575-20
t CDL 3/4 20 # Zestaw mm 80-360 60-260 624 30 22,5 717 – 5 N·m / 5 lbf·ft 11,0 7690290 8575-30
1 19 22 24 27 30 32
& 754-04 ' 200 + 400 mm
t CDL 3/4 20 # Zestaw AF 80-360 60-260 624 30 22,5 717 – 5 N·m / 5 lbf·ft 11,3 7691180 8575-40
2 7/8 15/16 1" 1.1/8 1.1/4 1.3/8
1.1/2 1.5/8"
& 754-04 ' 200 + 400 mm
