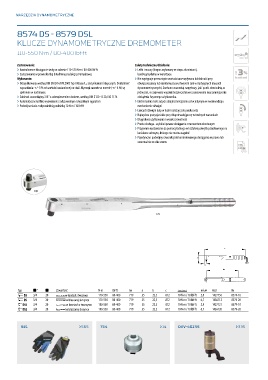

Page 274 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 274

8574 DS - 8579 DSL

KLUCZE DYNAMOMETRYCZNE DREMOMETER

110-550 N·m / 80-400 lbf·ft

Zastosowanie: Zalety techniczne/działanie:
› Kontrolowane dociąganie śruby w zakresie 110-550 N·m / 80-400 lbf·ft › Lekki i mocny (korpus wykonany ze stopu aluminium),
› Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej bardzo przydatny w warsztacie
Wykonanie: › Nie występuje przesunięcie wartości oraz wpływ na dokładność przy
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność oburęcznej pracy lub działaniu poza uchwytem (jak w tradycyjnych kluczach
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są dynamometrycznych). Zarówno czworokąt napędowy, jak i punkt obrotu leżą w
spełnione w nadmiarze. jednej osi, co zapewnia wysokie bezpieczeństwo zastosowania oraz zmniejszenie
› Zabierak czworokątny 3/4" z zabezpieczeniem bolcem, według DIN 3120 - B 20, ISO 1174 obciążenia fizycznego użytkownika.
› Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem › Ekstremalnie małe zużycie dzięki zmniejszeniu sił w jedynym w swoim rodzaju
› Podwójna skala z odpowiednią podziałką 10 N·m i 10 lbf·ft mechanizmie dźwigni
› Łańcuch dźwigni kuty w kuźni należącej do producenta
› Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
› Długi okres użytkowania i wysoka żywotność
› Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
› Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na
końcówce uchwytu, którego nie można zagubić
› Pojedynczy i podwójny czworokąt do kontrolowanego dociągania w prawo lub
ewentualnie w obie stronu

DSL

DS

Typ a " a Zawartość N·m lbf·ft lw a b c 9 0 Kod Nr
s DS 3/4 20 ! w kasetach z tworzywa 110-550 80-400 719 35 22,5 812 10 N·m / 10 lbf·ft 2,9 1427156 8574-10
s DS 3/4 20 " w blaszanej skrzynce 110-550 80-400 719 35 22,5 812 10 N·m / 10 lbf·ft 6,7 1436112 8574-20
t DSL 3/4 20 ! w kasetach z tworzywa 110-550 80-400 719 35 22,5 812 10 N·m / 10 lbf·ft 2,9 1427121 8579-10
t DSL 3/4 20 " w blaszanej skrzynce 110-550 80-400 719 35 22,5 812 10 N·m / 10 lbf·ft 6,7 1436120 8579-20

921 565 754 14 DVV-40ZRS 335
