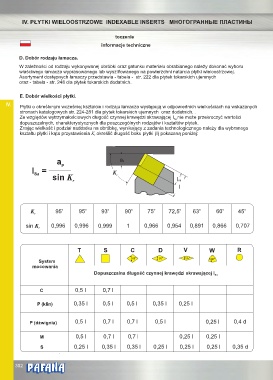

P. 304

IV. PŁYTKI WIELOOSTRZOWE  INDEXABLE INSERTS   МНОГОГРАННЫЕ ПЛАСТИНЫ


                                                  toczenie

                                            informacje techniczne

         D. Dobór rodzaju łamacza.
         W zależności od rodzaju wykonywanej obróbki oraz gatunku materiału obrabianego należy dokonać wyboru
         właściwego łamacza wyprasowanego lub wyszlifowanego na powierzchni natarcia płytki wieloostrzowej.
         Asortyment dostępnych łamaczy przedstawia - tabela -  str. 222 dla płytek tokarskich ujemnych
         oraz - tabela - str. 248 dla płytek tokarskich dodatnich.


         E. Dobór wielkości płytki.
   IV.
         Płytki o określonym wcześniej kształcie i rodzaju łamacza występują w odpowiednich wielkościach na wskazanych
         stronach katalogowych str. 224-281 dla płytek tokarskich ujemnych  oraz dodatnich. .
         Ze względów wytrzymałościowych długość czynnej krawędzi skrawającej l nie może przekroczyć wartości
                                                                           Sa
         dopuszczalnych, charakterystycznych dla poszczególnych rodzajów i kształtów płytek.
         Znając wielkość i podział naddatku na obróbkę, wynikający z zadania technologicznego należy dla wybranego
         kształtu płytki i kąta przystawienia K  określić długość boku płytki (I) pokazaną poniżej:
                                         r




                         a                          ap
                           p
               l =
                Sa                               K r
                       sin K
                                r                                           lsa
                                                                             l





              K          95 o      95 o     93 o      90 o      75 o     72,5 o    63 o      60 o     45 o
                r

            sin K r    0,996     0,996     0,999       1      0,966     0,954     0,891    0,866     0,707




                                  T          S           C          D          V          W           R
                                                         80 O        55 O       35 O       80 O
                   System
               mocowania
                                         Dopuszczalna długość czynnej krawędzi skrawającej l Sa



                  C              0,5 l       0,7 l

                  P (klin)      0,35 l       0,5 l     0,5 l      0,35 l     0,25 l



              P (dźwignia)       0,5 l       0,7 l     0,7 l       0,5 l                 0,25 l      0,4 d

                  M              0,5 l       0,7 l     0,7 l                 0,25 l      0,25 l

                  S              0,25 l     0,35 l     0,35 l     0,25 l      0,25 l     0,25 l     0,35 d
                           .

                             ®
       302
